At32 définit le délai en utilisant le registre DWT du noyau

AT32Utilisation du noyauDWTDélai de réglage du registre

Objet de l'exemple
Cet exemple de code montre comment utiliser AT32 Noyau de DWT Délai de réglage du registre.Avec SysTick Similaire,Utiliser DWTPeut également être obtenu sur la base de Cortex-M Délai précis pour le noyau.
Note:：Le code correspondant à cette note d'application est basé sur leV2.x.x Kit de support au niveau du Conseil（BSP）Et le développement,Pour les autres versionsBSP,Attention aux différences d'utilisation.
Liste des modèles pris en charge：
AT32 Toute la série
Utilise principalement la liste des périphériques：
DWT（Cortex-M Noyau）
GPIO
Utilisation rapide
Ressources matérielles

1. AT-START-F403A V1.x Plaque expérimentale;


Ressources logicielles

1. Le Demo Par AT32F403A Par exemple,BSP Version AT32F403A_407_Firmware_Library_V2.0.6.
2. In at32f403a_407_board.c Moyenne,Ajouté DWT Configurer pour soutenir dwt_delay Réglage de la fonction de retard：
    DWT Initialiser la fonction void dwt_delay_init(void);
    DWT Fonction de retard microseconde void dwt_delay_us(uint32_t nus);
    DWT MS Delay Function void dwt_delay_ms(uint16_t nms);
    DWT Second Delay, fonction void dwt_delay_sec(uint16_t sec);Il est important de noter que,240MHz Heure DWT Les paramètres de la fonction de retard milliseconde ne sont pris en charge que jusqu'à 0x45EF (Décimal 17895,Objectif atteint17sec), Sinon, il y aura un débordement ,Plus que 10s Il est recommandé d'utiliser DWT Second Delay, fonction.
3. Cet exemple de code main.c Moyenne,Tous les 500ms,LED2(Rouge)Sera utilisé SysTick Retourner une fois,LED4(Vert)Sera utiliséDWT Retourner une fois, Pour observer l'effet de retard .
   Note: ： Bureau Oui. project Tout est basé sur keil 5 Et Construire Debout , Si Avec Ménages Besoin Oui. In Le Il est (En milliers de dollars des États - Unis) Traduction Anneau Contexte Allez. Faire Avec , S'il vous plaît. Voir KaoAT32xxx_Firmware_Library_V2.x.x\project\at_start_xxx\templatesDivers environnements de compilation dans（Par exempleIAR6/7,keil 4/5）Une simple modification suffit
   Exemple d'utilisation
4. Ouvre.\SourceCode\SC0080_SourceCode_V2.0.0\utilities\SC0080_Demo\mdk_v5\DWT.uvprojxProgramme source,Télécharger sur le tableau de bord après Compilation.

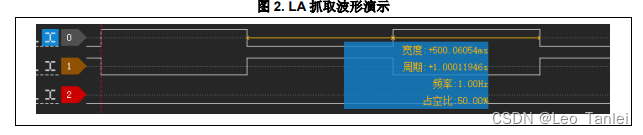

5. Observation LED2/LED4, Vérifier l'effet du programme . La forme d'onde peut également être saisie à l'aide d'un analyseur logique ou d'un oscilloscope pour une vérification plus poussée .
