静态路由简单练习

 实验拓扑如上图

实验目的：

全网可达
静态基于192.168.1.0/24划分
静态路由
R2环回需要汇总

考察知识点

vlan划分，dhcp配置，IP地址的划分，环回端口的配置，缺省路由的配置，静态路由的书写

静态路由汇总，优先级的选择  路由器子接口配置  trunk干道

试验第一步：进行ip地址划分

192.168.1.0/24 总网段

192.168.1.0/27  电脑设备

192.168.1.32/27环回接口

192.168.1.32/29
192.168.1.40/29
192.168.1.48/29
192.168.1.56/29
192.168.1.64/27 r1到r4路由划分
192.168.1.64/29
192.168.1.72/29
192.168.1.80/29
192.168.1.88/29

192.168.1.96/27 优先级划分
192.168.1.128/27
192.168.1.160/27私有连接公网划分

备用网段
192.168.1.192/27
192.168.1.224/27

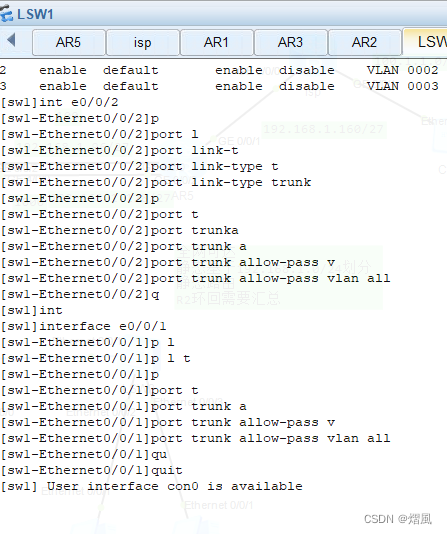

第一台交换机配置简略如下，第二台基本一致

路由器子接口配置结果

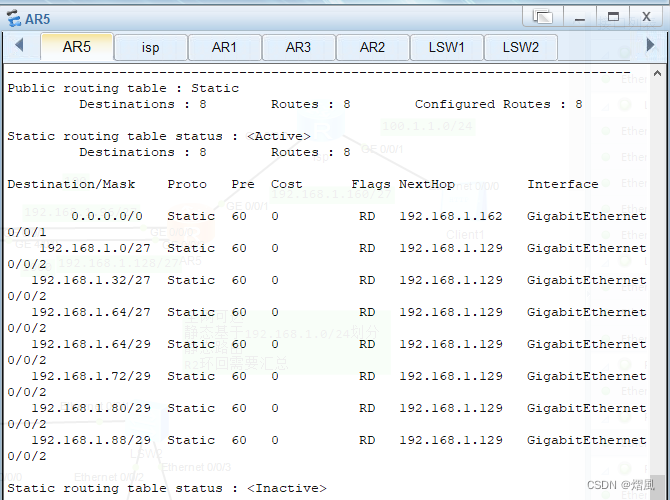

路由器的路由路径。。。。负载均衡

更改优先级

结果如下

全网可达
