OSPF综合实验

实验要求

 1、R4为isp，其上只能配置IP地址；R4与其它所有直连设备间均使用公有IP
2、R3-R5/6/7为MGRE环境，R3为中心站点；
3、整个ospf环境IP基于172.16.0.0/16划分；
4、所有设备均可以访问R4的环回；
5、减少LSA的更新量，加快收敛，保障更新安全；
6、全网可达；

拓扑图

首先划分网段确认每个区域的网段

172.16.0.0/16
      172.16.0.0/19 ---A0
      172.16.0.0/24
      172.16.1.0/24
      172.16.2.0/24
      ...
      172.16.31.0/24
      172.16.32.0/19 ---A1
      172.16.64.0/19 ---A2
      172.16.96.0/19 ---A3
      172.16.128.0/19 ---A4
      172.16.160.0/19 ---RIP

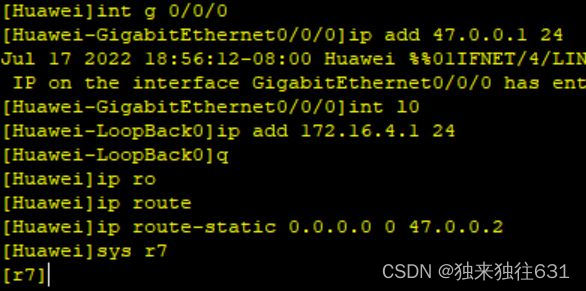

先配置公网也就是区域0各路由器使公网通

 结果

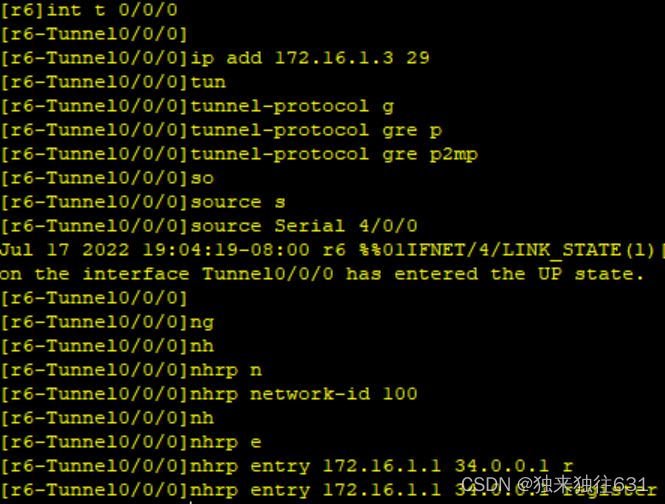

2、R3-R5/6/7为MGRE环境，R3为中心站点；

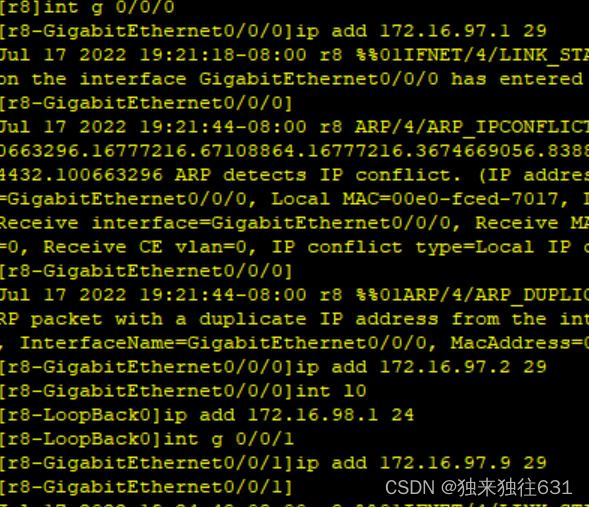

 配置区域1、区域2、区域3、区域4的IP地址及环回接口

 启动OSPF协议

R2

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]a 1
[r2-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255

R3

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]network 172.16.32.0 0.0.7.255

[r3-ospf-1-area-0.0.0.1]a 0
[r3-ospf-1-area-0.0.0.0]net
[r3-ospf-1-area-0.0.0.0]network 172.16.1.1 0.0.0.0

R5

[r5]ospf 1 rout
[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]a 0
[r5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

R6

[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]a 0
[r6-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.3.255
[r6-ospf-1-area-0.0.0.0]a 2
[r6-ospf-1-area-0.0.0.2]network 172.16.65.1 0.0.0.0

AR7

[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]a 0
[r7-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.7.255
[r7-ospf-1-area-0.0.0.0]a 3
[r7-ospf-1-area-0.0.0.3]network 172.16.97.1 0.0.0.0

R8

[r8]ospf 1 router-id 8.8.8.8
[r8-ospf-1]a 3
[r8-ospf-1-area-0.0.0.3]network 172.16.0.0 0.0.255.255

R9

[r9]ospf 1 router-id 9.9.9.9
[r9-ospf-1]a 3
[r9-ospf-1-area-0.0.0.3]network 172.16.97.10 0.0.0.0
[r9-ospf-1-area-0.0.0.3]a 4
[r9-ospf-1-area-0.0.0.4]network 172.16.128.0 0.0.3.255

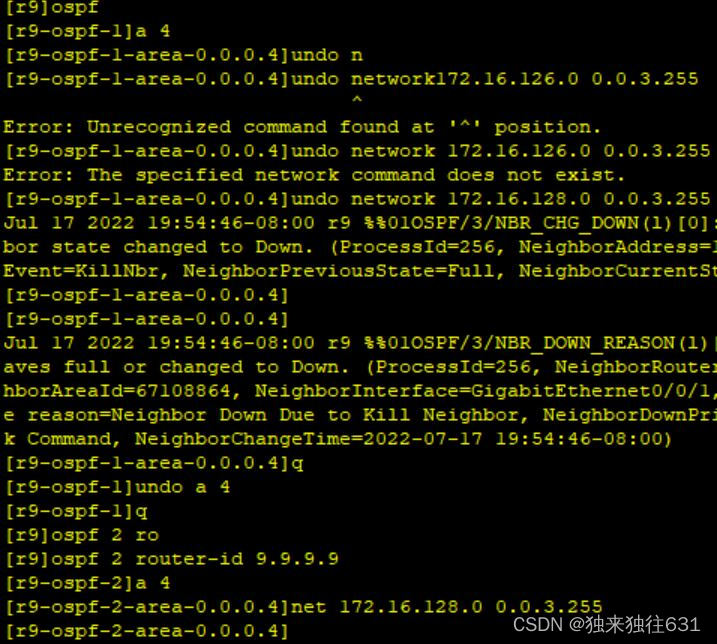

R10

[r10]ospf 1 router-id 10.10.10.10
[r10-ospf-1]a 4
[r10-ospf-1-area-0.0.0.4]network 172.16.0.0 0.0.255.255

R11

[r11]ospf 1 router-id 11.11.11.11
[r11-ospf-1]a 2
[r11-ospf-1-area-0.0.0.2]network 172.16.0.0 0.0.255.255

R12

[r12]ospf 1 router-id 12.12.12.12
[r12-ospf-1]a 2
[r12-ospf-1-area-0.0.0.2]network 172.16.65.10 0.0.0.0
[r12]rip 1
[r12-rip-1]v 2
[r12-rip-1]network 172.16.0.0

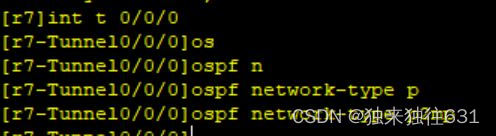

更改tunnel接口的接口类型

 在R12进行重发布，从而可以让运行OSPF的设备学习到域外路由

减少路由信息

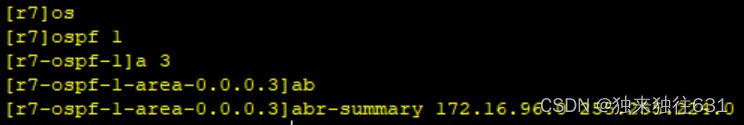

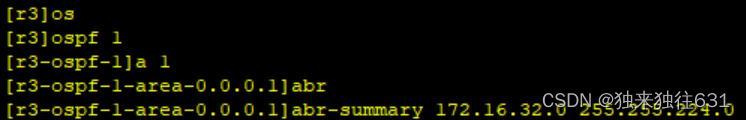

 在ABR的设备上做域间路由汇总以及ASBR的设备上做域外路由汇总

 将AREA1、AREA2、AREA3做成特殊区域，来实现路由条目的减少

R1

 R2与R1是相同

R3

R6

 R7与R6相同

R8

R9、R11与R8相同

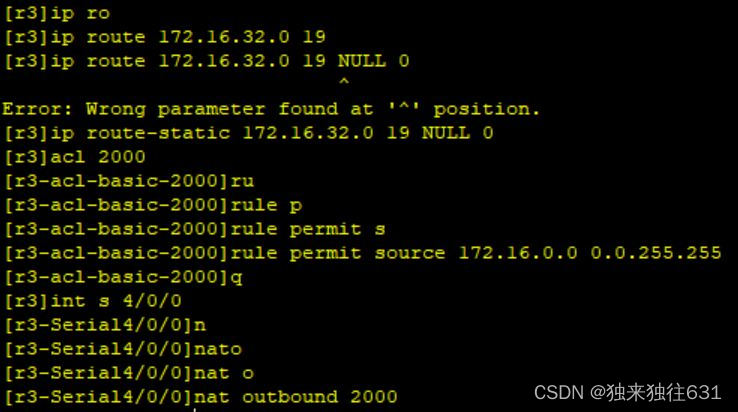

防环：

[r3]ip route-static 172.16.32.0 19 NULL 0

[r6]ip route-static 172.16.64.0 19 NULL 0

[r7]ip route-static 172.16.96.0 19 NULL 0

[r12]ip route-static 172.16.160.0 19 NULL 0

[r9]ip route-static 172.16.128.0 19 NULL 0

所有设备均可以访问R4的环回，NAT协议的配置

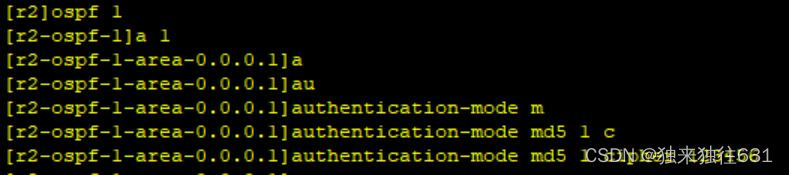

保证更新安全，配置认证

 加快收敛

R3

 R5\R6\R7与R3指令相同

结果全网可达

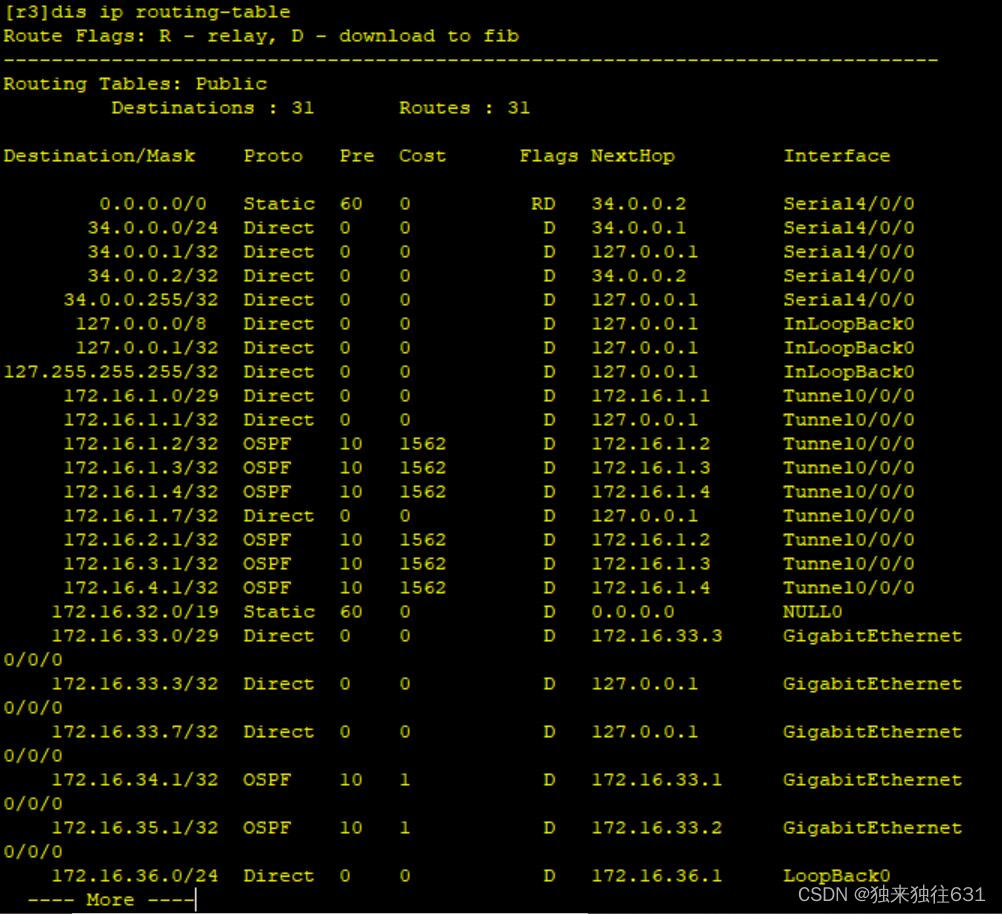

路由表
