DHCP服务与配置

2022-07-21 05:21:00 【正大光明瑞士卷】

一、DHCP

DHCP（dynamic host configuration potocol）动态主机配置协议，是一个专为TCP/IP网络中的计算机自动分配IP地址的通信协议。提供了安全。简单可靠的TCP/IP网络设置，降低了ip地址的负担

1、使用DHCP的好处
减少管理员的工作量
避免输入错误的可能
避免ip地址冲突
当网络更改ip地址段时，不需要再重新配置每个用户的ip
提高了IP地址的利用率
方便客户端的配置

二、DHCP的分配方式

自动分配：分配到一个ip后永久使用

手动分配：由dhcp服务器管理员专门指定ip地址

动态分配：使用完后释放该ip，供其他客户机使用

客户机获取ip地址的租约过程

分配过程：

1客户端在网络中搜索服务器 2服务器向客户端提供相应服务
3客户端向目标服务器发出服务请求 4服务器向客户端提供服务

Dhcp是c/s模式，基于UDP协议，双方都有可能会主动向对方发起通信，因此双方都需要监听端口

Server端，67端口；cilent端，68端口

DHCP分配ip地址详解：

Dhcp客户机以广播方式发送dhcp discover报文（携带客户的mac地址作为标识）来寻找DHCP服务器，dhcp服务器回应DHCP offer报文（包含可用的ip地址）给dhcp客户端，dhcp客户机从第一个接收的offer消息中提取ip地址，发送request消息，请求使用这个IP地址发出ip的dhcp服务器将该地址保留，dhcp服务器回应ack给客户机，包含ip地址的有效租约和其他的可配置信息

四个报文的发送方式：2广播，2单播（华为设备）；全广播（其他设备）

当dhcp服务器给予客户机出租的ip租期达到50%时，就需要更新租约，客户机直接向提供租约的服务器发送request包，要求更新现有的地址租约，如果dhcp服务器回应ack，则更新成功，如果是nck，则客户机继续发送request报文。

三、配置DHCP中继拓补图

LSW4的配置

sy
sy LSW4 #改名
un in en #关闭系统提示
vlan batch 10 20 100 #创建vlan10 20 100
int e0/0/2 #进入e2接口
p l a #设置接口模式
p d v 10 #把接口加入vlan10
int e0/0/3 #进入接口
p l a #设置接口模式
p d v 20 #把接口加入vlan20
int e0/0/4 #进入接口
p l a #设置接口模式
p d v 100 #把接口加入vlan100
int e0/0/5 #进入接口
p l a #设置接口模式
p d v 100 #把接口加入vlan100
int e0/0/1 #进入接口
p l t #设置接口模式
p t a v a #把所有vlan加入接口

LSW5的配置

sy
sy LSW5 #改名
un in en #关闭系统提示
int g0/0/1 #进入接口
p l t #设置接口模式
p t a v a #把所有vlan加入接口
vlan batch 10 20 100 #创建vlan10 20 100
int Vlanif 10 #进入虚拟接口10
ip address 192.168.10.2 24 #设置IP地址
int vlanif 20 #进入虚拟接口20
ip address 192.168.20.2 24 #设置ip地址
int vlanif 100 #进入虚拟接口100
ip address 192.168.100.2 24 #设置ip地址
int Vlanif 10 #进入虚拟接口10
dhcp enable #开启dpcp配置
dhcp select relay #基于DHCP中继
dhcp relay server-ip 192.168.100.100 #去192.168.100.100请求DHCP服务
int Vlanif 20 #进入虚拟接口20
dhcp select relay #基于DHCP中继
dhcp relay server-ip 192.168.100.100 #去192.168.100.100请求DHCP服务

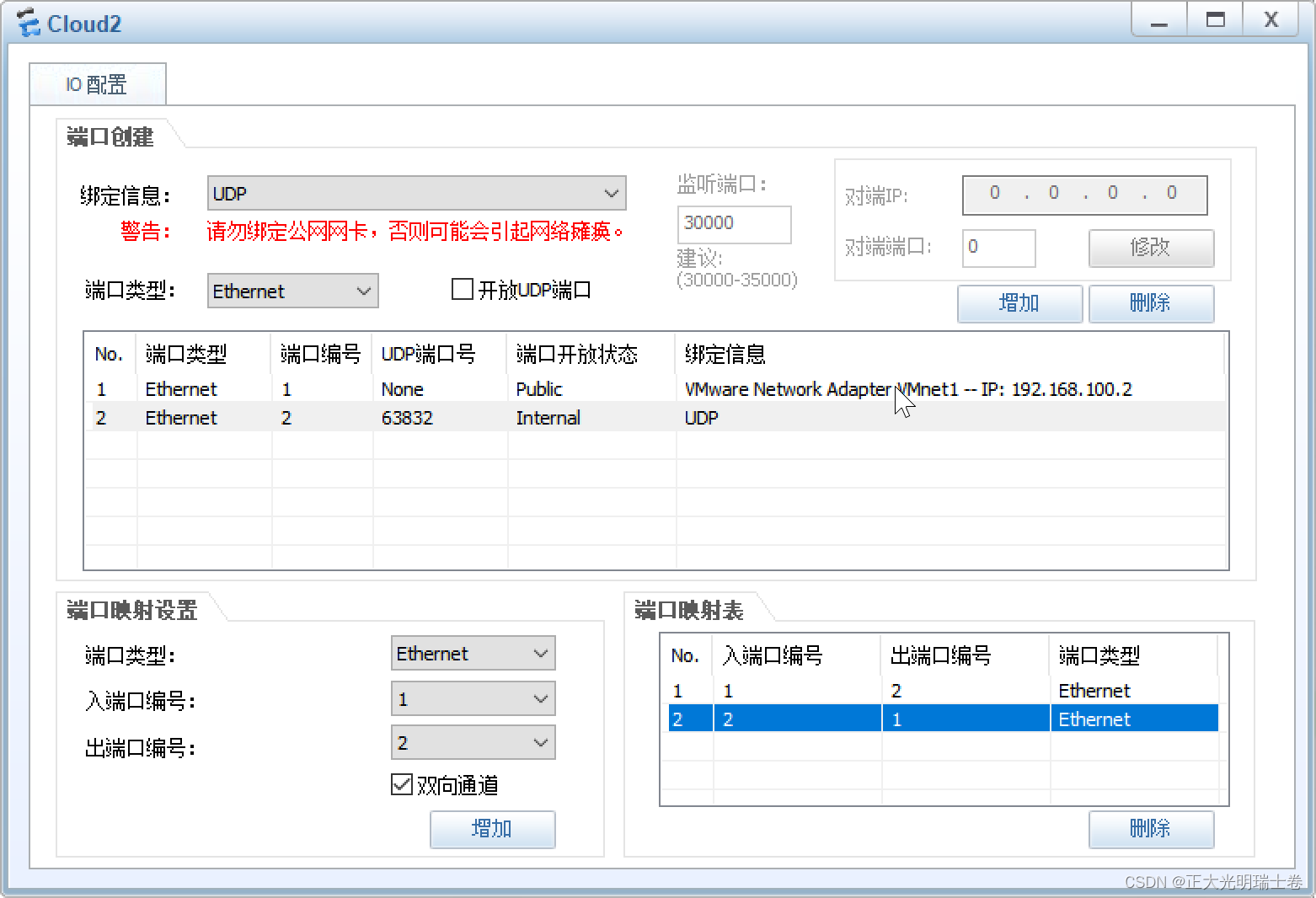

服务器设置，接入虚拟网卡VMnet1设置的同一网段

每个pc都设置为dhcp自动获取ip地址

在虚拟机上配置好dhcp配置文件和网卡配置后，在客户机上输入

ifconfig /release

ifconfig /renew

即可自动获取到IP地址

四、在虚拟机上进行网卡和DHCP的配置

（1）创建网卡

新建一个虚拟机网卡设备，复制ifcfg-ens33并作修改作为其配置文件

ifup ens36
ifconfig ens36

查看网卡设备信息

ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.116.22  netmask 255.255.255.0  broadcast 192.168.116.255
        inet6 fe80::de47:e55a:e3cd:8188  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:a6:7f:f2  txqueuelen 1000  (Ethernet)
        RX packets 59962  bytes 17119945 (16.3 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 1582  bytes 270753 (264.4 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens36: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.100.66  netmask 255.255.255.0  broadcast 192.168.100.255
        inet6 fe80::20c:29ff:fea6:7ffc  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:a6:7f:fc  txqueuelen 1000  (Ethernet)
        RX packets 58383  bytes 16791067 (16.0 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 3639  bytes 431331 (421.2 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

（2）DHCP的配置文件

初始/etc/dhcp/dhcpd.conf（dhcp配置文件）是没有内容的，我们将/uer/share/doc/dhcp*/dhcpd.conf.example的内容复制进去

cp -p /uer/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf

在里面添加地址池

subnet 192.168.10.0 netmask 255.255.255.0 {
  range 192.168.10.100 192.168.10.120;
  option routers 192.168.10.22;
}
subnet 192.168.20.0 netmask 255.255.255.0 {
  range 192.168.20.100 192.168.20.120;
  option routers 192.168.20.22;
}
subnet 192.168.100.0 netmask 255.255.255.0 {
 range 192.168.100.100 192.168.100.120;
 option routers 192.168.100.22;
}
# This declaration allows BOOTP clients to get dynamic addresses,
# which we don't really recommend.

重启dhcp服务
