Chapter002-FPGA学习之按键控制LED灯和蜂鸣器

硬件原理

在正点原子开发板中，LED模块高电平驱动，蜂鸣器也是高电平驱动，按键按下，对应引脚为低电平；

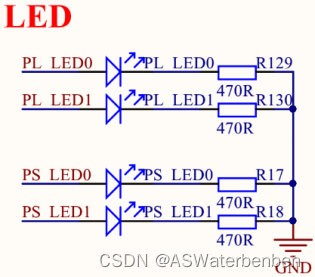

原理图如下：

以上设备与FPGA引脚的对照表如下：

设计目标

本次设计目标是使用按键控制蜂鸣器和两个LED灯

按键每按下一次，蜂鸣器由响变为不响，或由不响变为响；

按键每按下一次，LED灯的状态变化一次，状态有（00-01-11-10）四种。

理论的逻辑图如下：

代码编辑

Verilog语言的代码包括以下几个部分：

1. 底层硬件基础功能模块；
2. 子模块关联功能模块；
3. 约束代码；

首先需要完成基础功能模块，过于基础的功能模块在仿真验证以及实际验证后形成文档及源码，并将接口设计明确后直接留由以后使用，开发人员只需负责更高层的模块设计即可；

使用由上而下的设计思路：

最高层的模块分析：

输入内容

• 系统时钟
• 系统复位（低电平有效）
• 按键引脚

输出内容

• 2个LED灯
• 蜂鸣器

预计包含模块

• 按键消抖模块
• 按键控制LED模块
• 按键控制Beep模块

注意：LED和BEEP模块所说的按键控制实际为电平控制，可由其他模块输出对应电平进行控制，并不是只能由按键控制；

故可得到顶层模块代码（KEY_LED_BEEP.v）如下：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/07/06 20:43:04
// Design Name:
// Module Name: KEY_LED_BEEP
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module KEY_LED_BEEP(
    input   sys_clk,
    input   sys_rst_n,

    input   key,
    output  [1:0] led,
    output  beep
    );

//wire define
wire    key_value;
wire    key_flag;


/************************************
             main code
************************************/

//例化按键功能
KEY_Debounce u_key_debounce(
    .sys_clk        (sys_clk),
    .sys_rst_n      (sys_rst_n),

    .key            (key),
    .key_value      (key_value),
    .key_flag       (key_flag)
    );

//例化蜂鸣器功能
BEEP_Control u_beep_control(
    .sys_clk        (sys_clk),
    .sys_rst_n      (sys_rst_n),

    .key_value      (key_value),
    .key_flag       (key_flag),
    .beep           (beep)
    );


 //例化LED功能
 LED_Control u_led_control(
    .sys_clk        (sys_clk),
    .sys_rst_n      (sys_rst_n),

    .key_value      (key_value),
    .key_flag       (key_flag),
    .led           (led)
    );

endmodule

按键消抖功能代码（KEY_Debounce.v）如下：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/07/06 21:13:25
// Design Name:
// Module Name: KEY_Debounce
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module KEY_Debounce(
    input   sys_clk,
    input   sys_rst_n,

    input   key,
    output  reg key_value,
    output  reg key_flag
    );

//reg define
reg [19:0]  cnt;
reg         key_reg;

/************************************
                main code
**************************************/

//按键消抖[出现按键状态变化则使能计数器递减，计数器递减至0需要耗时20ms，计数器减至1则完成消抖，发送最后的key电平]
always @ (posedge sys_clk or negedge sys_rst_n)begin
    if(!sys_rst_n)begin
        cnt <= 20'd0;
        key_reg <= 1'b1;
    end
    else begin
        key_reg <= key;
        if(key_reg != key)begin
            cnt <= 20'd100_0000;//计数器延时20ms
        end
        else begin
            if(cnt > 20'd0)
                cnt <= cnt - 1'b1;
            else
                cnt <= 20'd0;
        end
    end
end

//发送消抖后的按键数据
always @(posedge sys_clk or negedge sys_rst_n)begin
    if(!sys_rst_n)begin
        key_value <= 1'b1;
        key_flag <= 1'b0;
    end
    else if(cnt == 20'd1)begin
        key_value <= key;
        key_flag <= 1'b1;
    end
    else begin
        key_value <= key_value;
        key_flag <= 1'b0;
    end
end

endmodule

按键控制蜂鸣器功能代码（BEEP_Control.v）如下：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/07/06 20:47:45
// Design Name:
// Module Name: BEEP_Control
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module BEEP_Control(
    input   sys_clk,
    input   sys_rst_n,

    input   key_value,
    input   key_flag,
    output  reg beep
    );

always @ (posedge sys_clk or negedge sys_rst_n)begin
    if(!sys_rst_n)
        beep <= 1'b1;
    else if(key_flag&&(key_value == 1'b0))
        beep <= ~beep;
end

endmodule

按键控制LED功能代码（LED_Control.v）如下：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/07/06 20:51:29
// Design Name:
// Module Name: LED_Control
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module LED_Control(
    input   sys_clk,
    input   sys_rst_n,

    input   key_value,
    input   key_flag,
    output  reg [1:0] led
    );

always @ (posedge sys_clk or negedge sys_rst_n)begin
    if(!sys_rst_n)begin
        led <= 2'b00;
    end
    else if(key_flag&&(key_value == 1'b0))
         case(led)
            2'b00:led <= 2'b10;
            2'b10:led <= 2'b11;
            2'b11:led <= 2'b01;
            2'b01:led <= 2'b00;
            default: ;
        endcase
end

endmodule

由于顶层模块已经例化了基础模块内容，形成了关联，故写完代码后在Source设计中会变为如下形式：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-A2rxVxup-1657117777106)(003_KEY控制LED和蜂鸣器.assets/1657117326824.png)]

继续添加约束代码

#IO约束
set_property -dict {PACKAGE_PIN M14 IOSTANDARD LVCMOS33} [get_ports {beep}]
set_property -dict {PACKAGE_PIN L14 IOSTANDARD LVCMOS33} [get_ports {key}]
set_property -dict {PACKAGE_PIN H15 IOSTANDARD LVCMOS33} [get_ports {led[0]}]
set_property -dict {PACKAGE_PIN L15 IOSTANDARD LVCMOS33} [get_ports {led[1]}]
set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN N16 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]

#时钟约束
create_clock -name clk -period 20 [get_ports sys_clk]

此时生成二进制流，并进行下载（不知到怎么下载的见Chapter001）

实验结果

请忽略我的胖手，发个GIF作为实验结果，没有声音，大家见谅！
