【keil软件】仿真时如何使用逻辑分析仪查看波形

转载
在软件仿真时可以通过逻辑分析仪来查看IO口的波形。但是逻辑分析仪对于新手来说不知道怎么用，现在就来说说逻辑分析仪如何设置。
首先用LED灯来测试，代码如下:

#define LED0 PAout(8)// PA8
#define LED1 PDout(2)// PD2
void LED_Init(void)
{
 GPIO_InitTypeDef  GPIO_InitStructure;
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOD, ENABLE);	 //使能PA,PD端口时钟
 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8//LED0-->PA8 端口配置
 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		  //推挽输出
 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		  //IO口速度为50MHz
 GPIO_Init(GPIOA, &GPIO_InitStructure);  //根据设定参数初始化GPIOB.5
 GPIO_SetBits(GPIOA,GPIO_Pin_8);						 //PA8 输出高
 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;	    		 //LED1-->PD2 端口配置, 推挽输出
 GPIO_Init(GPIOD, &GPIO_InitStructure);	  				 //推挽输出 ，IO口速度为50MHz
 GPIO_SetBits(GPIOD,GPIO_Pin_2); 						 //PD2 输出高
}
int main(void)
{
    delay_init();       //延时函数初始化
    LED_Init();         //初始化与LED连接的硬件接口
    while(1)
    {
        LED0 = 0;
        LED1 = 1;
        delay_ms(100);   //延时100ms
        LED0 = 1;
        LED1 = 0;
        delay_ms(100);  //延时100ms
      }
}
PA8和PD2口分别接一个LED灯，主程序中控制LED灯闪烁。
 下来看看如何用keil软件仿真，并通过逻辑分析仪观察LED波形。

首先点魔术棒，打开设置界面。

 在Debug选项中选择软件仿真，选择Use Simulator 选项。选择好之后点OK按钮。

 然后点Dubug按钮，进入仿真界面。


 然后点模拟分析按钮，在下拉列表中选中逻辑分析仪。

 这时候会打开逻辑分析仪的界面。

 下来开始给逻辑分析仪中添加要观察的IO口。

 点击逻辑分析仪窗口左上角 Setup按钮 打开设置界面。

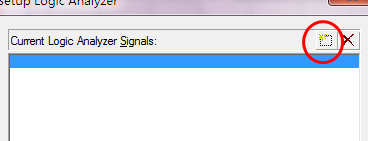

 设置界面打开后，里面是空白的。下拉我们给里面添加要监控的IO口。LED灯使用的是PA8 和 PD2 ，先添加PA8，首先点新建按钮。

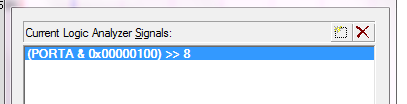

 然后再下面新建的编辑框中输入 （PORTA & 0x00000100）>> 8

 然后显示类型选择 位，显示颜色可以自己定义。
 下来用同样的方法添加PD2口，选择新建按钮，然后再编辑框中输入 （PORTD & 0x00000004）>> 2 ，显示类型选择位显示颜色自定义。

 然后点close按钮，关闭设置窗口。

 设置好之后，逻辑分析仪窗口左侧会出现刚才设置的两个IO口。然后点全速运行，开始执行程序。

 等程序执行一段时间后，点停止按钮。

 这时候逻辑分析仪窗口就会出现，两个LED的波形。

 通过波形上就可以看到LED口电平隔0.1s翻转一次。说明程序执行成功。
 通过对逻辑分析仪窗口添加要观察的IO口就可看到对应IO口的波形，但是感觉上面的方法添加IO口时比较麻烦需要计算每个IO口对应的值。还有没有其他简单的添加IO口方法。下面就说一说比较简单的添加方法。
 方法二：

 新建添加后，直接在编辑框中输入PORTA，然后底下显示类型中选位类型，下来在右移设置框里面填8，代表PA口的值右移8位，也就是要观察PA8的值。
 用同样的方法添加PD2.

 添加完成后点close按钮，关闭设置窗口。然后全速运行一会程序后，点停止按钮。观察逻辑分析仪窗口波形。

 波形和刚才仿真的一样，注意逻辑分析仪窗口左侧显示的是PORTA和PORTD。和第一种方法直接位定义显示有区别。
 还有一种更简单的方法。
 方法三：

 在新建的时候直接输入 PORTA.8 代表PA8口，输入完之后按回车键，软件会自动变成位定义。

 然后在底下显示类型中选择位

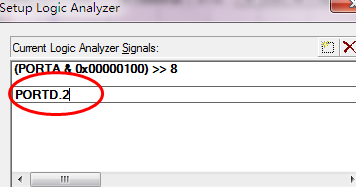

 同样的方法添加PD2口，新建编辑框，然后在里面输入PORTD.2，然后按回车键。

 软件会自动变成位定义，然后在底下显示类型中选择位，设置完成后点close按钮。关闭设置窗口。

 然后全速运行一段时间，停止仿真。观察LED口波形。

 波形和前面两种方法一样。
 可以通过三种不同方法设置逻辑分析仪观察值，综合看来第3种设置方法比较简单快捷。
 如果想要实时显示波形的话在调试的状态下选择view菜单下的 periodic window update。

 这时候全速运行，就能实时显示LED的波形了。


 特别注意；（PORTD & 0x00000004）>> 2 之所以代表PD2，是因为4为0100刚好是第2位是1  PD2
 （PORTA & 0x00000100）>> 8 中的8刚好为100000000，第8位为1   PA8
