海上风电消防火灾报警系统中消防主机超远距离联网方案

2022-07-19 17:57:00 【来可电子～CAN通讯】

概述：
LCNET 系列工业级 CAN 转以太网设备提供一路 10/100M 以太网通道（RJ45）和 1~2 路 CAN 通道，实现 CAN 网络和 IP 网络的互联互通。每个通道独立隔离，每 路通道采用金升阳 CAN 隔离收发模块实现 3000VDC 电 气隔离，电源输入防反设计，支持 DC6.5~36V 输入；具 有优秀的 EMC 性能，可靠性测试项目：ESD接触放电8KV、 浪涌±1KV、脉冲群±2KV，工业四级，符合 CE-EMC、 IEC/EN61000-4-2/4/5 标准；符合矿用本质安全设计规范， 可提供认证所需的原理图、PCB 等资料。

1、海上风电消防报警系统中，海上主机与陆上主机相距甚远，达到40公里，海上主机和路上主机的CAN接口各自接上一台超远距离CAN光端机LCFNET-600E，然后两台LCFNET-600E通过预先铺设的光纤连到一起，从而完成组网。
在这里插入图片描述
2、海上风电消防报警系统中，如果多个海上主机与陆上主机需要组网，为了确保系统可靠性，避免单台设备或一段线路出现故障影响系统中别的设备正常运行，会采用星型组网方式，而不是采用常用的手拉手（又称总线式、级联式）组网方式。如下图，星型组网方式中，每个海上主机与陆上主机之间使用一对超远距离CAN光端机LCFNET-600E，然后将陆上的三台LCFNET-600E设备的CAN接口以总线的方式连到一起，最后接到陆上主机的CAN接口。
在这里插入图片描述

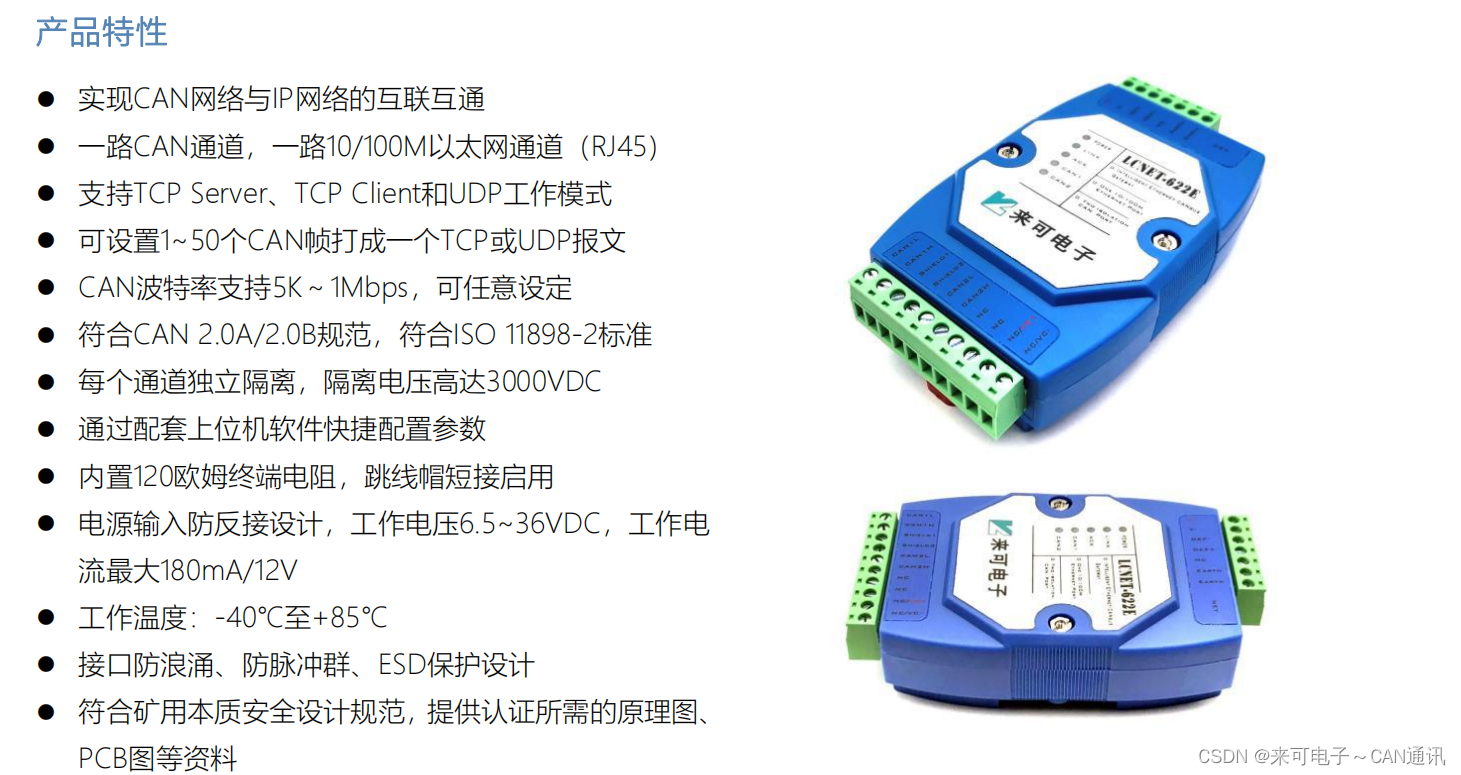

产品特性：
在这里插入图片描述

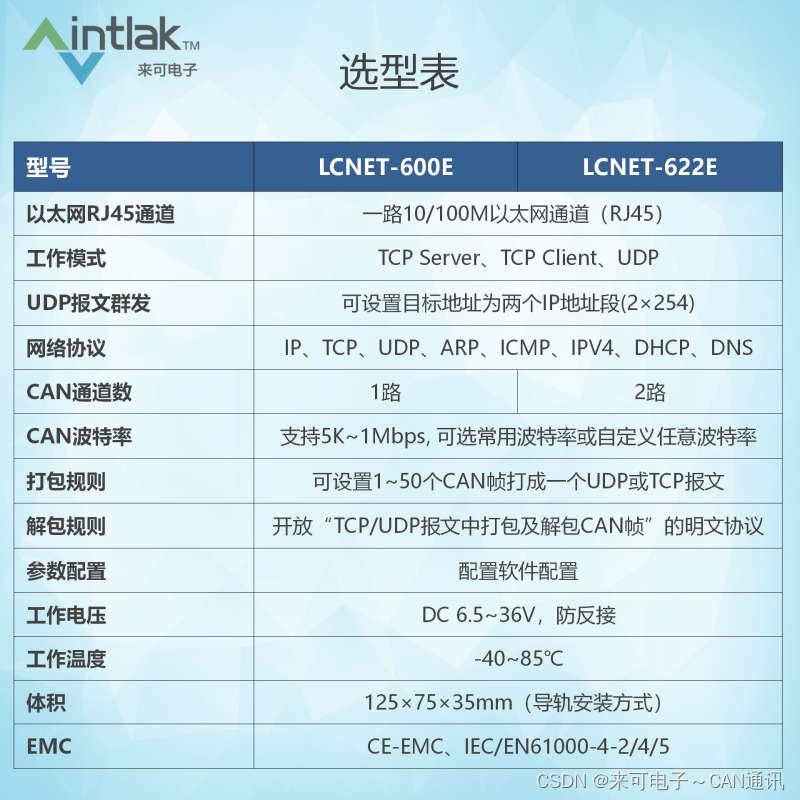

选型表：
在这里插入图片描述
功能特点：
在这里插入图片描述

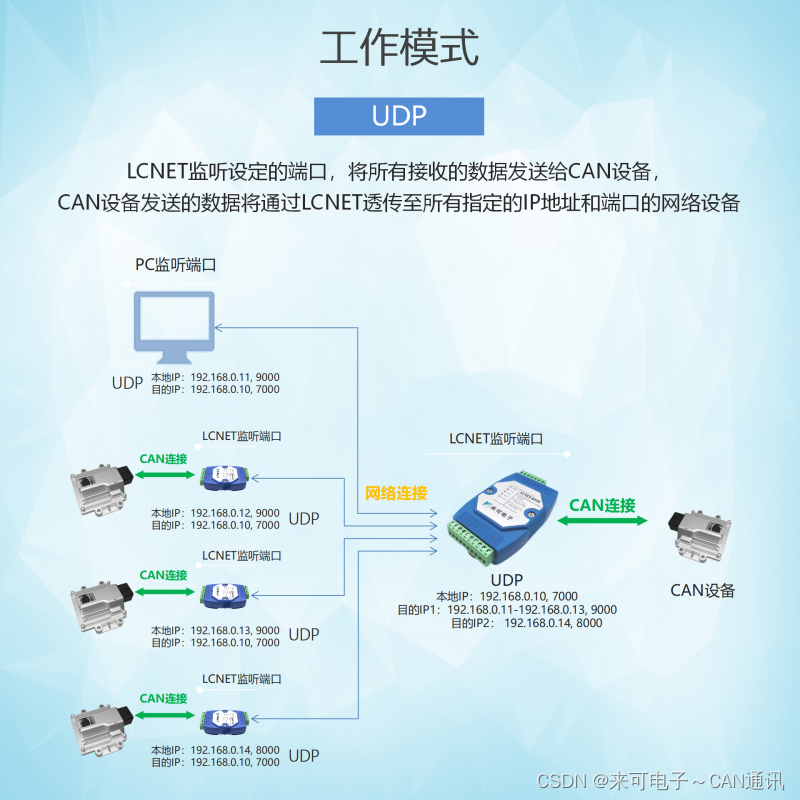

工作模式：
在这里插入图片描述

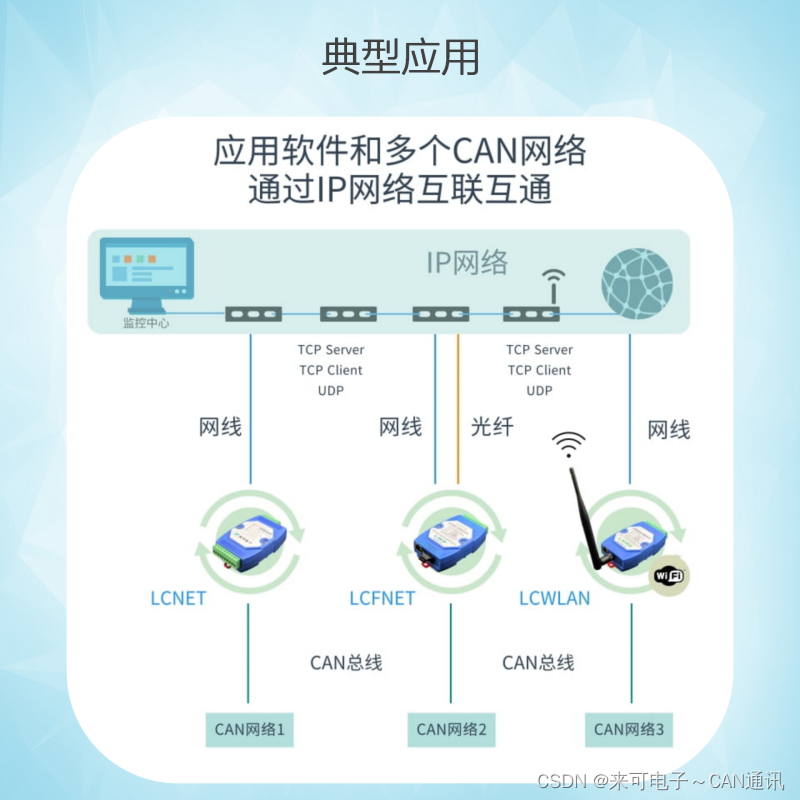

典型应用：
在这里插入图片描述
在这里插入图片描述
