一篇文章教会你使用HTML5 SVG 标签

2020-11-06 20:48:00 【Python进阶者】

5行代码，即可让微信小程序上架到自己的APP中 | 注册送大疆、华为、樱桃键盘！>>>

【一、项目背景】

SVG 表示可伸缩矢量图形，这是一门用于描述 2D 图形的语言，图形应用使用 XML 编写，然后 XML 由 SVG 阅读器程序呈现。支持三种类型的图形对象：矢量图形形状（例如，由直线和曲线组成的路径），图像和文本。图形对象可以进行分组，样式设置，转换和合成。功能集包括嵌套转换，剪切路径，Alpha蒙版，滤镜效果和模板对象。。

SVG 在 2003 年 1 月 14 日成为 W3C 推荐标准，你可以在 SVG 规范 页面中查看最新版本的 SVG 规范。

【二、怎么查看 SVG 文件？】

大多数 Web 浏览器都可以显示 SVG，就像它们可以显示 PNG，GIF 以及 JPG 图形。IE 用户可能需要安装 Adobe SVG 阅读器以便能够在浏览器中查看 SVG。

【三、HTML5 中嵌入 SVG】

HTML5 允许我们直接使用 _...</svg> 标签嵌入 SVG，

简单的语法：

<svg xmlns="http://www.w3.org/2000/svg">
</svg>

拓展：

FireFox 3.7 还引入了一个配置选项（"about:config"），可以通过下列步骤启用 HTML5：

  1. 在 FireFox 地址栏中输入 about:config。

  2. 在出现警告消息的地方点击 “I'll be careful, I promise!” 按钮（确保遵守它）。

  3. 在页面顶部的过滤器中输入 html5.enable。

  4. 默认可能被禁用了，因此要点击它切换它的值为 true。

【四、实际案例】

1. SVG 圆

下面是一个 SVG 示例的 HTML5 版本，用 <circle> 标签绘制一个圆：

<!DOCTYPE html>
<head>
<title>SVG</title>
<meta charset="utf-8" />
</head>
<body>
<h2>HTML5 SVG Circle</h2>
<svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
    <circle id="redcircle" cx="50" cy="50" r="50" fill="red" />
</svg>
</body>
</html>

启用 HTML5 的最新版 FireFox 中会生成如下结果：

2. SVG 矩形

下面是一个 SVG 示例的 HTML5 版本，用 <rect> 标签绘制一个矩形：

<!DOCTYPE html>
<head>
<title>SVG</title>
<meta charset="utf-8" />
</head>
<body>
<h2>HTML5 SVG Rectangle</h2>
<svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
    <rect id="redrect" width="300" height="100" fill="red" />
</svg>
</body>
</html>

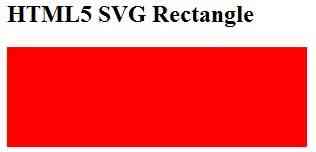

在启用 HTML5 的最新版 FireFox 中会生成如下结果：

3. SVG 线条

下面是一个 SVG 示例的 HTML5 版本，用 <line> 标签绘制一个线条：

<!DOCTYPE html>
<head>
<title>SVG</title>
<meta charset="utf-8" />
</head>
<body>
<h2>HTML5 SVG Line</h2>
<svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
    <line x1="0" y1="0" x2="200" y2="100"
          style="stroke:red;stroke-width:2"/>
</svg>
</body>
</html>

你可以使用 style 属性给它设置额外的样式信息，比如笔画，填充色，笔画宽度等等。

在启用 HTML5 的最新版 FireFox 中会生成如下结果：

便于学习这一概念 - 请使用 FireFox 3.7 或更高的版本进行在线练习。

4. SVG 椭圆

下面是一个 SVG 示例的 HTML5 版本，用 <ellipse> 标签绘制一个椭圆：

<!DOCTYPE html>
<head>
<title>SVG</title>
<meta charset="utf-8" />
</head>
<body>
<h2>HTML5 SVG Ellipse</h2>
<svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
    <ellipse cx="100" cy="50" rx="100" ry="50" fill="red" />
</svg>
</body>
</html>

在启用 HTML5 的最新版 FireFox 中会生成如下结果：

便于学习这一概念 - 请使用 FireFox 3.7 或更高的版本进行在线练习。

5. SVG 多边形

下面是一个 SVG 示例的 HTML5 版本，用 <polygon> 标签绘制一个多边形：

<!DOCTYPE html>
<head>
<title>SVG</title>
<meta charset="utf-8" />
</head>
<body>
<h2>HTML5 SVG Polygon</h2>
<svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
    <polygon  points="20,10 300,20, 170,50" fill="red" />
</svg>
</body>
</html>

启用 HTML5 的最新版 FireFox 中会生成如下结果：

6. SVG 折线

<polyline> 元素用于绘制连接的直线。下面是一个 SVG 示例的 HTML5 版本，用 <polyline> 标签绘制一个折线图：

<html>
   <title>SVG折线</title>
   <body>

      <h1>简单SVG折线图片</h1>

      <svg width="800" height="800">
         <g>
            <text x="0" y="15" fill="black" >Polyline #1: Without opacity.</text>

            <polyline points="150,75 258,137.5 258,262.5 150,325 42,262.6 42,137.5"
            stroke="black" stroke-width="3" fill="none"></polyline>
         </g>
      </svg>

   </body>
</html>

在启用 HTML5 的最新版 FireFox 中会生成如下结果：

7. SVG 渐变

下面是一个 SVG 示例的 HTML5 版本，用 <ellipse> 标签绘制一个椭圆，使用 <radialGradient> 标签定义一个 SVG 径向渐变。

我们可以以类似的方式用 <linearGradient> 标签创建 SVG 线性渐变。

<!DOCTYPE html>

<head>
  <title>SVG</title>
  <meta charset="utf-8" />
</head>

<body>
  <h2>HTML5 SVG Gradient Ellipse</h2>
  <svg id="svgelem" height="200" xmlns="http://www.w3.org/2000/svg">
    <defs>
      <radialGradient id="gradient" cx="50%" cy="50%" r="50%" fx="50%" fy="50%">
        <stop offset="0%" style="stop-color:rgb(200,200,200);
      stop-opacity:0" />
        <stop offset="100%" style="stop-color:rgb(255,0,0);
          <!--颜色为红-->
      stop-opacity:1" />
      </radialGradient>
    </defs>
    <ellipse cx="100" cy="50" rx="100" ry="50" style="fill:url(#gradient)" />
  </svg>
</body>

</html>

在启用 HTML5 的最新版 FireFox 中会生成如下结果：

【五、总结】

1、讲解了Html中svg，对于遇到的一些难点进行了分析及提供解决方案。欢迎大家积极尝试，有时候看到别人实现起来很简单，但是到自己动手实现的时候，总会有各种各样的问题，切勿眼高手低，勤动手，才可以理解的更加深刻。

2、代码很简单，希望对你学习有帮助。
