合泰32-Onenet-WiFi模块-合泰单片机通过MQTT协议数据上云（二）

2022-07-21 05:03:00 【LiangWF22】

本篇目标

一、学习MQTT协议
二、发送温度湿度数据到OneNET

准备材料

感觉麻烦的小伙伴请移步到文末，那里有整个工程的链接。

（关于串口和WiFi部分的内容，可以查看前一篇博文，链接：这个是传送大门）

一、合泰例程
链接：https://leoeinstein.lanzous.com/iEbgskvq6pi

二、OneNET例程
链接：https://leoeinstein.lanzous.com/it2D4kzs1gf

这个是在onenet论坛里面下载的，包含有麒麟座开发板的一些工程，里面几乎包含了所有onenet支持协议的通信例程，有需要的同学可以下载。

MQTT协议

报文格式

查看OneNET平台的V2.6版本的MQTT协议书可知，支持的报文格式有7种。

OneNET官网文档：https://open.iot.10086.cn/doc/multiprotocol/book/develop/mqtt/device/doc-tool.html

在这里插入图片描述

Type	内容
1	JSON格式1字符串
2	二进制数据
3	JSON格式2字符串
4	JSON格式3字符串
5	自定义分隔符
6	带时间自定义分隔符
7	可离散浮点数数据流

中文版的MQTT协议文档
链接：https://pan.baidu.com/s/1NY7fDD7cUbTY2J351v45NA
提取码: kefy

代码实现

引脚连接

这次用的是USART0 口，才发现USART1的RX引脚PA5用跳线帽接到了DAP_Tx，如果需要用到的话需要接到RS232_Tx，就可以用了。

ESP8266	HT32
RX	PA2
TX	PA3
3.3V	3.3V
GND	GND

合泰的延时函数

之前下载过一些合泰的工程例程，发现里面的延时函数没有用定时器来实现延时的，而是用软件来延时的。这样的话延时时间不准确，从而可能会导致程序会出现一些未知的错误。

因此在这里贴出定时器/计数器的延时实现。

有时候用用国产芯片还是不错了，现在的stm32很贵！[狗头保护]

delay.c。

#include "delay.h"
#include "usart.h"

/* Private variables ---------------------------------------------------------------------------------------*/
static vu32 DelayTime;
/* Private function prototypes -----------------------------------------------------------------------------*/
void Delay(u32 nTime);
void TimingDelay(void);

void delay_init()
{

	/* SYSTICK configuration */
  SYSTICK_ClockSourceConfig(SYSTICK_SRC_STCLK);       // Default : CK_AHB/8
  SYSTICK_SetReloadValue(SystemCoreClock / 8 / 1000); // (CK_AHB/8/1000) = 1ms on chip
  SYSTICK_IntConfig(ENABLE);                          // Enable SYSTICK Interrupt

}
void delay_ms(u32 nTime)
{


  /* Enable the SysTick Counter */
  SYSTICK_CounterCmd(SYSTICK_COUNTER_CLEAR);
  SYSTICK_CounterCmd(SYSTICK_COUNTER_ENABLE);
  DelayTime = nTime;

  while(DelayTime != 0);

  /* Disable SysTick Counter */
  SYSTICK_CounterCmd(SYSTICK_COUNTER_DISABLE);
  /* Clear SysTick Counter */
  SYSTICK_CounterCmd(SYSTICK_COUNTER_CLEAR);
}

/*********************************************************************************************************//** * @brief Decrements the TimingDelay variable. * @retval None ***********************************************************************************************************/
void TimingDelay(void)
{

  if(DelayTime != 0)
  {

    DelayTime--;
  }
}

其实这个在合泰官方例程了也有，就在example–>SYSTICK文件里面，经过简单的移植、修改就可以了。

这个的定时中断服务函数在 ht32f5xxxx_01_it.c 里面！

需要例程的同学可以在这里下载：
https://blog.csdn.net/LiangWF22/article/details/113181696

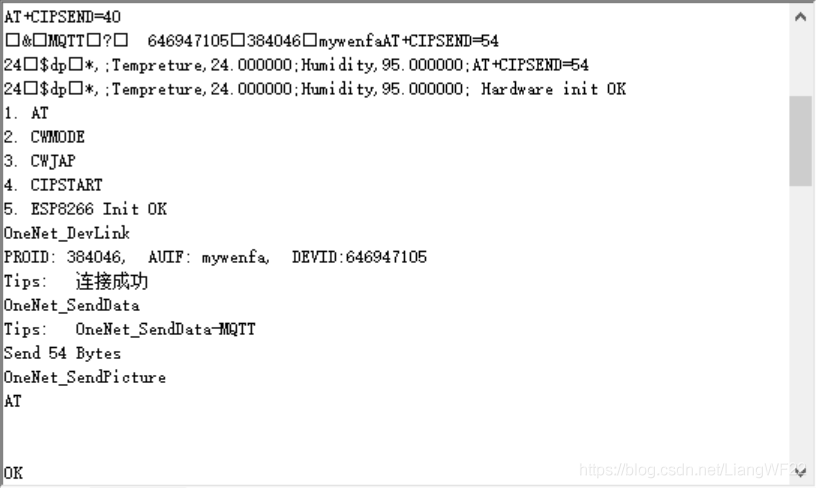

OneNET部分代码

void OneNet_SendData(void) from onenet.c。

//==========================================================
// 函数名称： OneNet_SendData
//
// 函数功能： 上传数据到平台
//
// 入口参数： type：发送数据的格式
//
// 返回参数： 无
//
// 说明：
//==========================================================
void OneNet_SendData(void)
{


	MQTT_PACKET_STRUCTURE mqttPacket = {
    NULL, 0, 0, 0};												//协议包

	char buf[128];

	short body_len = 0, i = 0;

	UsartPrintf(USART_DEBUG, "Tips: OneNet_SendData-MQTT\r\n");

	memset(buf, 0, sizeof(buf));

	body_len = OneNet_FillBuf(buf);																	//获取当前需要发送的数据流的总长度

	if(body_len)
	{

		if(MQTT_PacketSaveData(DEVID, body_len, NULL, 5, &mqttPacket) == 0)							//封包
		{

			for(; i < body_len; i++)
				mqttPacket._data[mqttPacket._len++] = buf[i];

			ESP8266_SendData(mqttPacket._data, mqttPacket._len);									//上传数据到平台
			UsartPrintf(USART_DEBUG, "Send %d Bytes\r\n", mqttPacket._len);

			MQTT_DeleteBuffer(&mqttPacket);															//删包
		}
		else
			UsartPrintf(USART_DEBUG, "WARN: EDP_NewBuffer Failed\r\n");
	}

}
