【STC15控制WS2812 RGB彩灯级联】

STC15控制WS2812 RGB彩灯级联

下面是基于STC15F2K60S2的WS2812RGB彩灯级联测试。

一、WS2812介绍

引脚

工作时序

注意

当我们使用WS2812控制RGB彩灯的时候，每一个彩灯需要发送24bit数据RGB各8BIt控制，如果我们要控制两个则需要连续发送48bit数据，同理当我们要控制N个彩灯的时候，需要发送N*24bit数据。

二、WS2812级联接线

下面是我使用两个WS2812进行级联，WS2812在使用过程中只需要一根控制线就可以了，OUT连接下一块的IN，接多块WS2812同样如此进行连接

三、实验测试

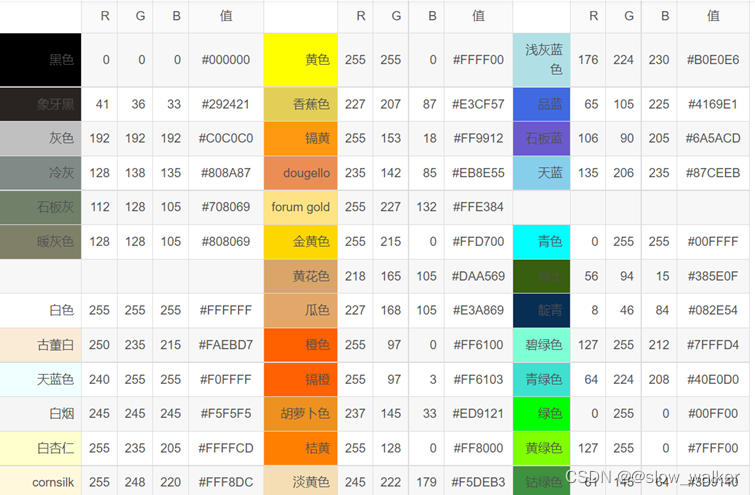

RGB颜色表

代码中的颜色是根据上述的RGB颜色表来写的

1.ws2812.c

#include "ws2812.h"
#include "delay.h"
#include <intrins.h>

#include <STC15F2K60S2.H>

#define LED_COUNT 8 //控制彩灯的个数
sbit IN = P3^2;        //WS2812输入引脚控制

//WS2812发送的顺序是GRB，ledcount表示LED的个数，color表示LED的种类
void RGB_LED_Controal(unsigned char led_count,unsigned char color)
{

	unsigned char i = 0;
	for(i=0;i<led_count;i++)  //控制灯的个数
	{

			switch(color)
				{

						//RGB颜色可以网上查看RGB颜色表
						case 1:Send_24bit(0xc9,0x00,0x57);break;  //翠绿色
						case 2:Send_24bit(0x20,0xa0,0xF0);break;	//紫色
						case 3:Send_24bit(0x70,0xda,0xd6);break;  //淡紫色
						case 4:Send_24bit(0x59,0x3d,0xab);break;  //钴色
						case 5:Send_24bit(0x80,0xfa,0x72);break;  //橙红色
						case 6:Send_24bit(0x8a,0x80,0x87);break;  //冷灰
						case 7:Send_24bit(0x80,0x80,0x69);break;  //暖灰色
						case 8:Send_24bit(0xf0,0xfa,0xe6);break;	//亚麻色
						case 9:Send_24bit(0x00,0xff,0x00);break;  //红色
						case 10:Send_24bit(0x30,0xb0,0x60);break;  //栗色
						case 11:Send_24bit(0xfc,0x7c,0x00);break;  //草地绿
						case 12:Send_24bit(0xff,0x00,0xff);break;  //青色
						case 13:Send_24bit(0x2e,0x08,0x54);break;  //靛青
						case 14:Send_24bit(0x8f,0xbc,0xbf);break;	//玫瑰红
						case 15:Send_24bit(0x19,0x19,0x70);break;  //孔雀蓝
						case 16:Send_24bit(0xc7,0x00,0x8c);break;  //土耳其玉色
						case 17:Send_24bit(0xe6,0xf0,0x8c);break;  //黄褐色
						case 18:Send_24bit(0xff,0x00,0x7f);break;  //嫩绿色
						default:Send_24bit(0x00,0x00,0x00);break;
				}
	}
}

//数据复位 低电平持续300us以上
void ResetData(void)
{

	unsigned char i = 0;
	IN = 0;
	for(i = 0;i<6;i++)
	{

		Delay50us();
	}
}

void Send_Byte(unsigned char temp)
{

	unsigned char i = 0;
	for(i = 0;i<8;i++)
	{

			if(temp & 0x80)  //从高位开始发送
			{

				 //发送“1”码
				IN = 1;
				//高电平 持续760ns-1.6us
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				IN = 0;
				//低电平 持续时间220ns-420ns
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();

			}else{

				//发送"0"码
				IN = 1;
				//高电平持续时间 220ns-420ns
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();

				IN = 0;
				//低电平持续时间 750ns-1.6us
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();
				_nop_();

			}
			temp = (temp << 1);  //次高位
		}
	// Delay10us();
}



//发送一帧数据RGB 各八位
void Send_24bit(unsigned char dat1,unsigned char dat2,unsigned char dat3)
{

	Send_Byte(dat1);
	Send_Byte(dat2);
	Send_Byte(dat3);
}

//-------------------------------------------------------------------------------

2.ws2812.h

#ifndef _WS2812_H_
#define _WS2812_H_

void ResetData(void);
void SendPix(unsigned char *str);
void SendOneFrame(unsigned char *ptr);

void Send_Byte(unsigned char temp);
void Send_24bit(unsigned char dat1,unsigned char dat2,unsigned char dat3);
void RGB_LED_Controal(unsigned char led_count,unsigned char color);
#endif

3.main.c

#include <STC15F2K60S2.H>
#include "delay.h"
#include "ws2812.h"

void main(void)
{

	unsigned char i = 0,j =0;
	P0M0 = 0x00;
	P0M1 = 0x00;
	P1M0 = 0x00;
	P1M1 = 0x00;
	P3M0 = 0x00;
	P3M1 = 0x00;
	P5M0 = 0x00;
	P5M1 = 0x00;
	P1 = 0xFF;
	P3 = 0xFF;
	P5 = 0xFF;

	while(1)
	{

		for(i = 0;i<8;i++) //外层控制LED的个数
		{

			for(j = 0;j<6;j++) //内层控制LED的颜色种类
			{

				RGB_LED_Controal(i,j);
				ResetData();
				Delay500ms();
			}
		}
	}
}

实验效果

下图的结果是全部一起控制的现象，大家可以根据自己的展示需求进行不同的操作。
