思科配置VLAN的实例

2022-07-20 22:51:00 【思诚代码块】

大家好，今天分享思科配置VLAN 的实例

我们来看一下这个图：
在这里插入图片描述

配置个ip地址

在这里插入图片描述

配置上地址就可以通信
在这里插入图片描述

在我们上面的环境，是一个传统的网络，所有的主机都在一个广播域地址，正是这个原因，使得网络当中的广播包，给整个网络带来巨大的压力。正是为了缓解这个压力，所以我们今天使用VLAN

VLAN的思想就是分离广播域

这个东西的实现有两个方面：

物理分隔：将原先的网络从物理上分成很多小的虚拟网络，VLAN是工作在数据链路层，可以把一个VLAN理解成一个小网络就可以了
逻辑分隔：从逻辑上将原先的网络分成很多个小的虚拟局域网，同一个VLAN当中的主机可以通信

我们就借助这样的一个网络环境配置一下vlan

我们要知道什么是VLAN

VLAN就是虚拟局域网的意思，它的特点是灵活性高，可扩展性高

VLAN 有几个好处：

控制广播域
增强网络的安全性
可以简化管理

下面来做一下：

在这里插入图片描述
配置sw1的vlan

在这里插入图片描述

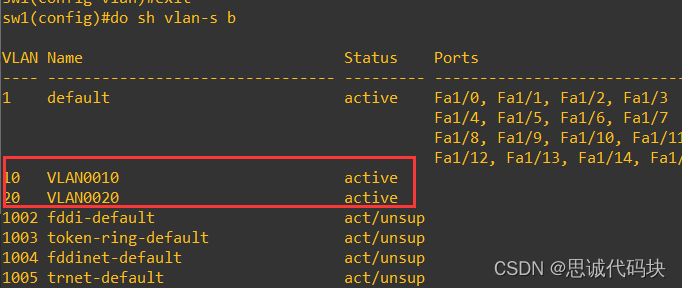

查询vlan数据库

在这里插入图片描述

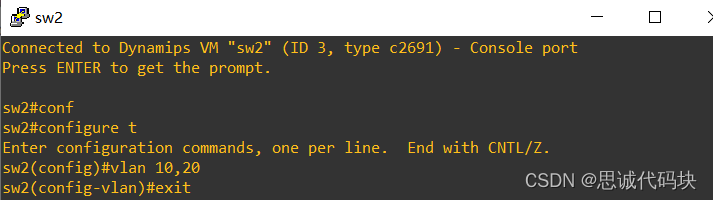

配置sw2的vlan

在这里插入图片描述

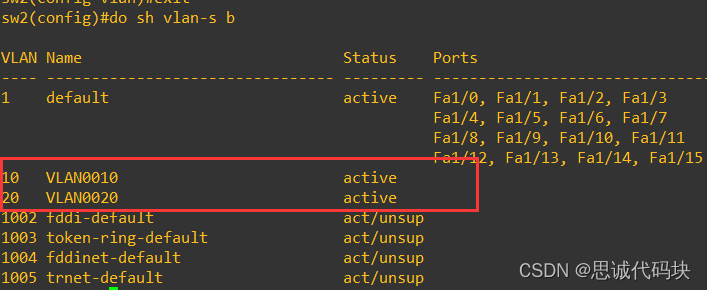

查询 sw2 的vlan数据库

在这里插入图片描述

在sw1上将相应的接口加入到相应的vlan，（把这个接口加入到vlan ，就是将对应的主机加入到相应的vlan）

在这里插入图片描述

查看vlan数据库的情况：
在这里插入图片描述

sw1的f1/3 配置成中继链路
（中继链路是为了让所有vlan 通过）
在这里插入图片描述

在sw2上将相应的接口加入到相应的vlan，（把这个接口加入到vlan ，就是将对应的主机加入到相应的vlan）

在这里插入图片描述

查看 sw2 vlan数据库的情况：

在这里插入图片描述

sw2的f1/3 配置成中继链路
（中继链路是为了让所有vlan 通过）

在这里插入图片描述

这是它没有配置vlan的原始状态

在这里插入图片描述

测试通信
pc2 和pc4同属vlan20，（同一个vlan的主机可以通信）

在这里插入图片描述

但是pc1(vlan 10)和pc4(vlan)不可以通信

在这里插入图片描述

总之，在这种情况下，同一个vlan的主机可以通信，不同一个vlan的主机不可以通信。

这个实验结果可以体现vlan 的好处：

控制广播域
增强网络的安全性
可以简化管理

好了，我们有关于思科配置VLAN的实例就到这里了，谢谢大家
