harbor scanner 从原理到构建

什么是harbor scanner

scanner 故名思义扫描器，扫描的内容是什么取决于前面的定语，例如图像扫描器扫描的是图像，PDF扫描器扫描的是PDF，当然harbor scanner扫描的是harbor，harbor是啥想必大家都知道了，作为一款开源的镜像管理工具，扫描harbor其实就是扫描harbor中的image。

harbor scanner的原理是什么

最初的提案

proposal: Pluggable Image Vulnerability Scanning有需要的可以直接点链接进去，这里我做一些总结性的概括
在harbor已经支持clair（一款漏洞扫描工具）的基础上，为了让harbor能够支持更多的漏扫工具（大家也都知道，一些做安全的公司自己内部是会维护和积累漏洞信息的，但是这样的信息并不会开源出来），因此harbor有必要提供一个通用的框架能够使用户能够自定义sanner，以此检查harbor中image的漏洞信息。如是，harborsanner应运而生。
harbor scanner 定义了一些列的标准数据结构，包括scanner的元信息（application/vnd.scanner.adapter.scanner.metadata+json）、扫描结果（application/vnd.scanner.adapter.vuln.report.harbor+json）、扫描请求（application/vnd.scanner.adapter.scan.request+json）等等。倘若我们要将自己的漏扫工具适配harbor，我们就需要严格按照这些规范做适配器（adapter）。
拿两张提案中的图稍微看一下

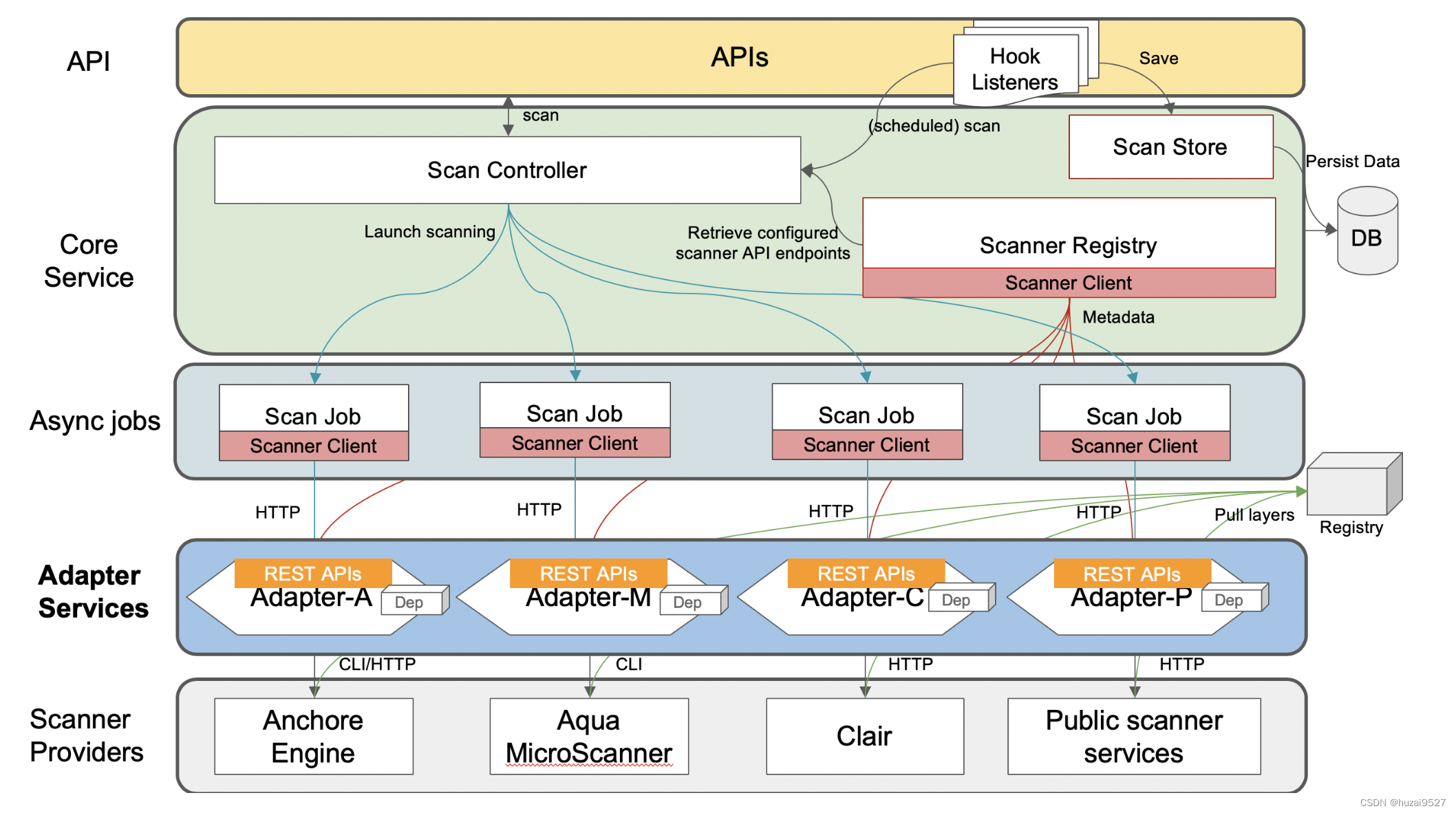

如上图1，harbor 已经帮我们实现了上三层、公司（漏扫软件）已经实现了最下面的一层，我们需要做的就是将这两大层用adapter连接起来，从时序图2可以看到整个流程，我总结一下
- 首先harbor发送扫描请求到adapter，adapter负责解析请求，
- 再将发送请求到漏扫软件所在的服务器，服务器下载相关的需要扫描的镜像
- 使用漏扫进行扫描，然后将扫描结果发送给adapter
- adapter将漏扫扫出来的结果转换为harbor 规定的标准形式，发送给harbor

DEBUG harbor scanner

scanner 心跳检测

harbor 发送GET请求 /api/v1/metadata 到adater，观察 adapter 的回复，判定该 scanner 是否处于健康状态。

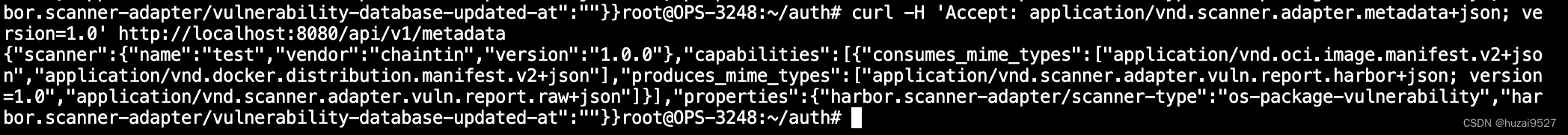

harbor 期望得到的回复

在这里插入图片描述

{

    "scanner":{

        "name":"test",
        "vendor":"chaintin",
        "version":"1.0.0"
    },
    "capabilities":[
        {

            "consumes_mime_types":[
                "application/vnd.oci.image.manifest.v2+json",
                "application/vnd.docker.distribution.manifest.v2+json"
            ],
            "produces_mime_types":[
                "application/vnd.scanner.adapter.vuln.report.harbor+json; version=1.0",
                "application/vnd.scanner.adapter.vuln.report.raw+json"
            ]
        }
    ],
    "properties":{

        "harbor.scanner-adapter/scanner-type":"os-package-vulnerability",
        "harbor.scanner-adapter/vulnerability-database-updated-at":""
    }
}

scanner 是一些描述信息
capabilities 描述 adapter 能够处理和返回的各种信息格式
properties 表示harbor需要的其他一些属性信息
- 注意！！！这里的consumes_mime_types,produces_mime_types是有相关格式的

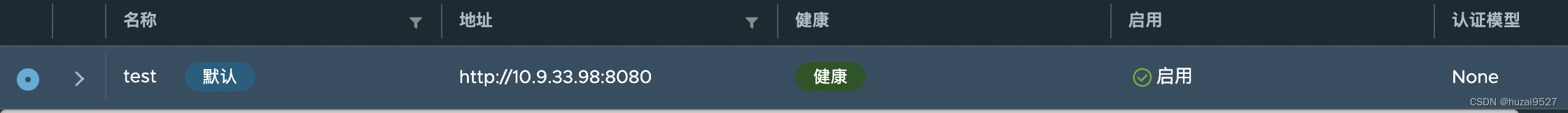

倘若能够的到正确的回复，harbor 会显示该 scanner 处于健康状态

harbor 发送扫描请求

当用户使用harbor sacnner 扫描镜像时，harbor 会发送如下的请求到 adapter

在这里插入图片描述

{

    "registry":{

        "url":"http://core:8080",
        "authorization":"Basic cm9ib3QkbGlicmFyeSt0ZXN0LTcyYjcxNWJkLTAzNDEtMTFlZC04N2RjLTAyNDJhYzEyMDAwNDphRjI3YTYwTUNaeVVkN1lFcjNXenRkYlFmd1RlTHlnaQ=="
    },
    "artifact":{

        "repository":"library/centos",
        "tag":"test",
        "digest":"sha256:3feb5e7dbf719ba44ebe8f9ae85d3a28c3d3e0acafbb768581b24d506a2bf907",
        "mime_type":"application/vnd.docker.distribution.manifest.v2+json"
    }
}

// 转成go结构，就是这样
type metadata struct {

	Registry struct {

		URL           string `json:"url"`
		Authorization string `json:"authorization"`
	} `json:"registry"`
	Artifact struct {

		Repository string `json:"repository"`
		Tag        string `json:"tag"`
		Digest     string `json:"digest"`
		MimeType   string `json:"mime_type"`
	} `json:"artifact"`
}

此时 adapter 收到 harbor 发送的扫描请求后，需要返回是与此扫描事件对应的 scanid
- 这里我看了几个开源项目的原码
  - clair 是直接通过jobID := uuid.New().String() 生成的scanner id
  - trivy 整个框架几乎和 Clair 一模一样，它的scanner id 也是通过 uuid 直接生成
  - anchore 独具一格，通过 scanId := base64.URLEncoding.EncodeToString([]byte(fmt.Sprintf(%[email protected]%s, repository, digest))) 将 reqest 中的rep 和 digest 信息通过编码生成id
- 这个id 非常关键，后面 harbor 需要根据这个 id 从 adapter 请求扫描结果
  这里我用的 anchore 生成 id 的方法
```
type ScanResponse struct {

	ID string `json:"id"`
}
```

harbor 请求扫描结果

在给 harbor 返回 scanid 之前，adapter 还需要做一系例的工作
- 将需要扫描的镜像信息传送给漏扫
- 控制漏扫下载相关镜像
- 将漏扫生成的报告转换成harbor 需要的格式
- 存储结果与scanid对应
在上述事件全部安排下去之后，并不需要完成（因为harbor也不知道这些工作是否已经完成），harbor会向 adapter 请求扫描结果，请求结构用 gin 路由表示为 /api/v1/scan/:id/report
- 当然这个过程中漏扫可能并没有完成，因此需要分情况讨论
  - 未完成时，返回时http 302 状态码，此时 harbir 会重新发送请求
  - 完成，则返回 200 状态码以及扫描结果
