logisim计组实验十 单周期MIPS CPU

2022-07-21 14:56:00 【SakamataZ】

全部电路已经在educoder平台测试通过。
电路文件已经托管至Github，欢迎star：点这里

文章目录

mips指令格式

在这里插入图片描述

在这里插入图片描述在这里插入图片描述

  • 当OP六位为全零的时候，表示是R型指令
    Rs、Rt原寄存器，Rd是目标寄存器
    shamt是用来移位的偏移量，最多偏移31位
    最后一个字段funct描述运算功能，相当于是op字段的扩展操作码 32表示加法，34表示减法
  • OP不为0，能够唯一确定不同的功能 I型指令有两个操作数Rs和Rt

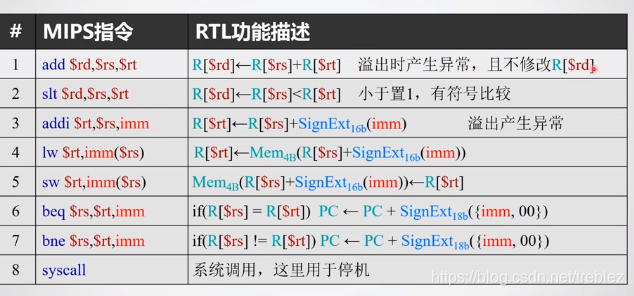

指令

在这里插入图片描述
lw:

在这里插入图片描述

addi:
在这里插入图片描述
sw:
在这里插入图片描述
beq:
在这里插入图片描述
bne:
在这里插入图片描述
add:

在这里插入图片描述

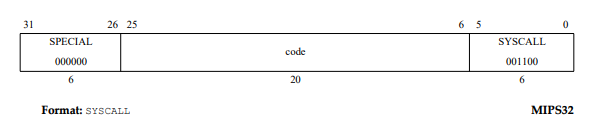

syscall:
在这里插入图片描述
slt:
在这里插入图片描述
辅助指令R_TYPE:
用于判断是否是寄存器写回信号

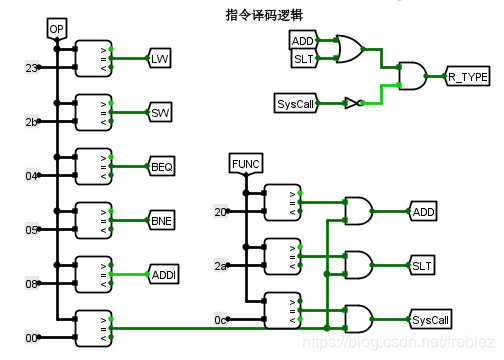

指令译码逻辑

OP是指令的26-31位，func是指令的0-5位。
在这里插入图片描述

ALU控制逻辑

在这里插入图片描述
ALU_OP=((指令==slt)?11：5)

控制信号

在这里插入图片描述
在这里插入图片描述

电路图

在这里插入图片描述

功能说明

支持8条MIPS核心指令，最终设计实现的 MIPS 处理器能运行冒泡排序测试程序 sort.asm，该程序自动在数据存储器0~15号字单元中写入16个数据，然后利用冒泡排序将数据升序排序。
