§01无刷电机驱动

在前两天测试了一款简单的 无刷电机驱动电路 ，这款电路是根据 今日头条中的一段视频 中的介绍进行测试的。很可惜，电机最终没有能够运行。

GM1658315963_1280_800.MPG| GM1658315926_1280_800.MPG|
在VLOG后面，有网友给出了别人调试的一个视频， 超简单三管无感无刷电机驱动板，终于调试成功了！ ，展示了视频作者制作的三管无感无刷电机驱动板工作结果。

GM1658316032_1136_711.MPG| GM1658316061_1136_711.MPG|

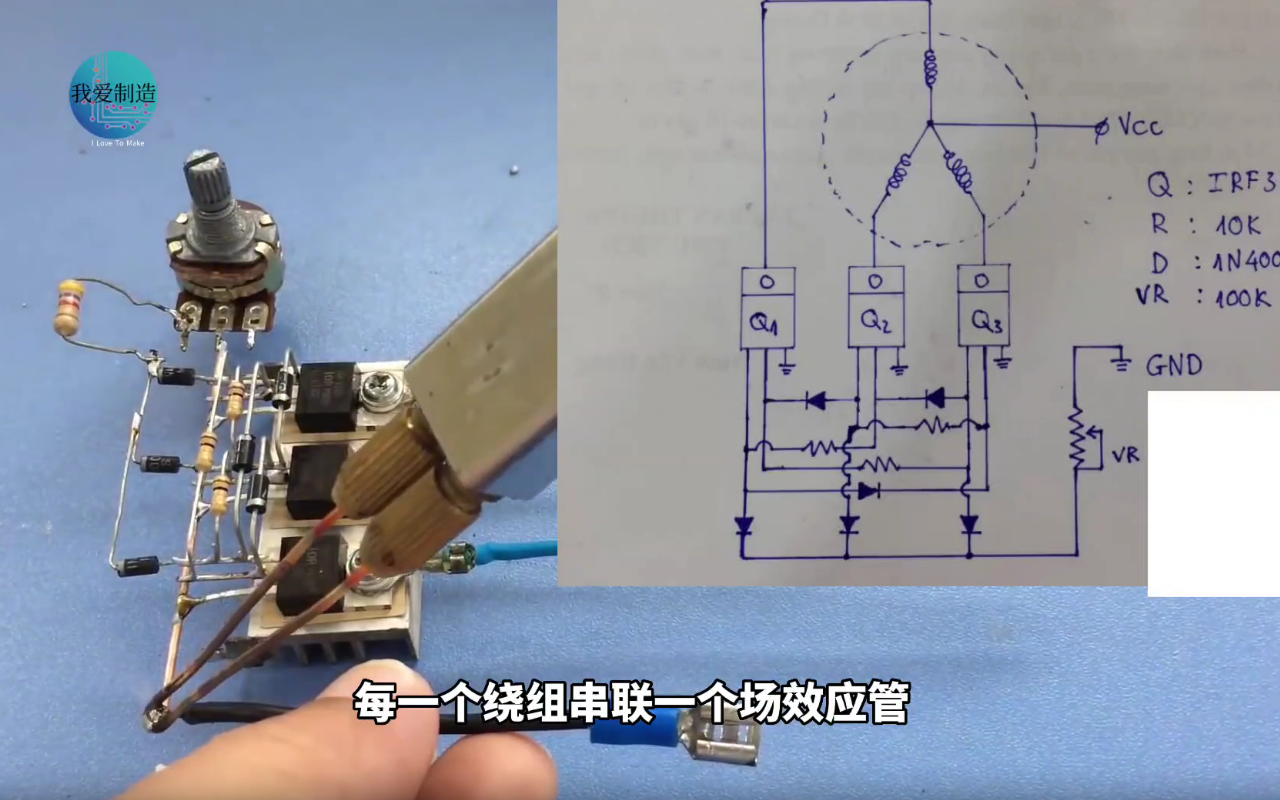

下面根据视频中给出的电路板正面和翻遍的图片，绘制出它对应的实验电路图。电路使用了三个N MOS 功率管，型号为IRF3205。这是一个耐压55V，最大电流110A 的N沟道功率MOS管。

GM1658316281_1136_711.MPG| -4-A5

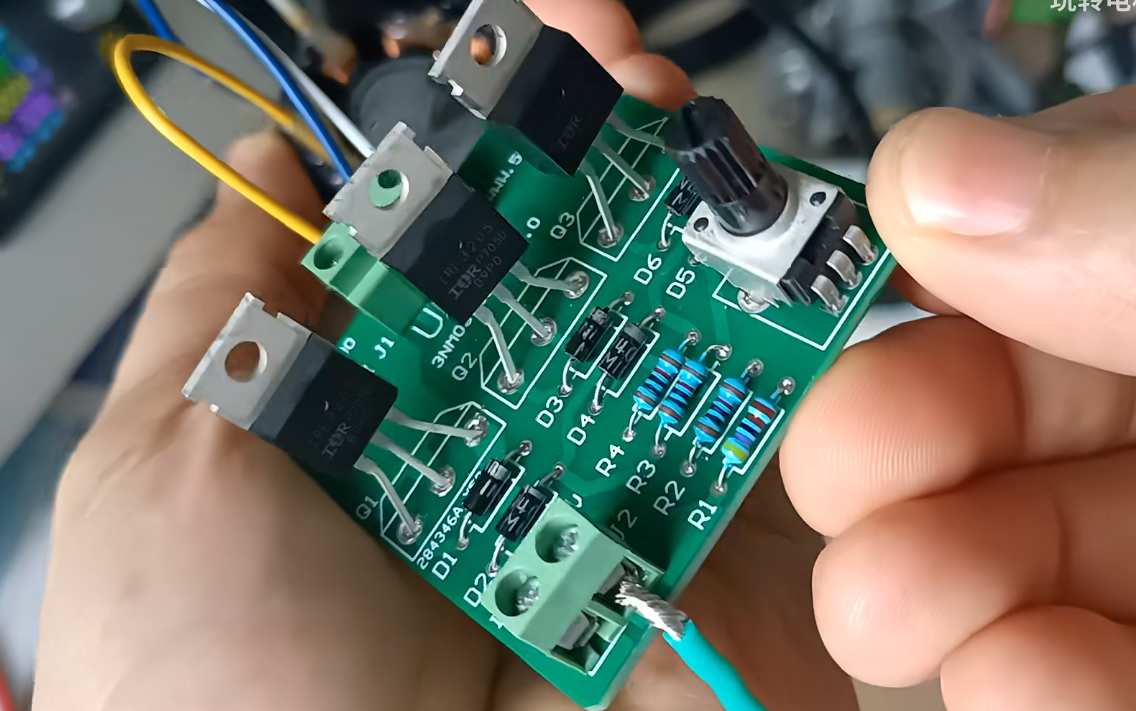

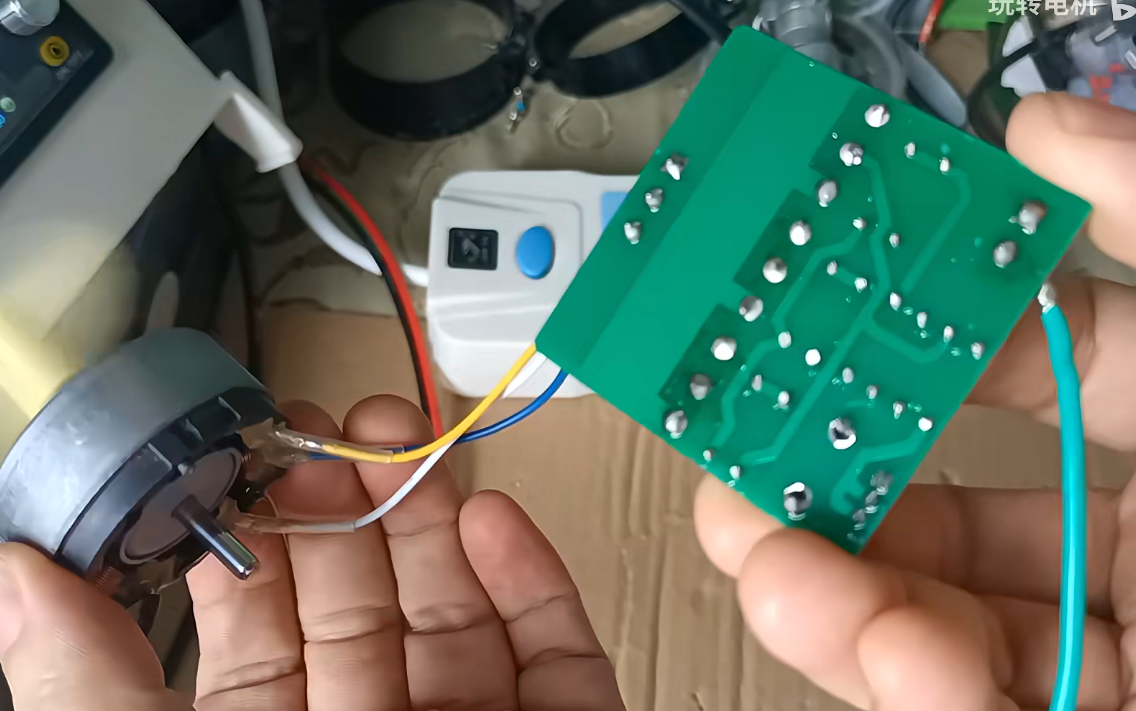

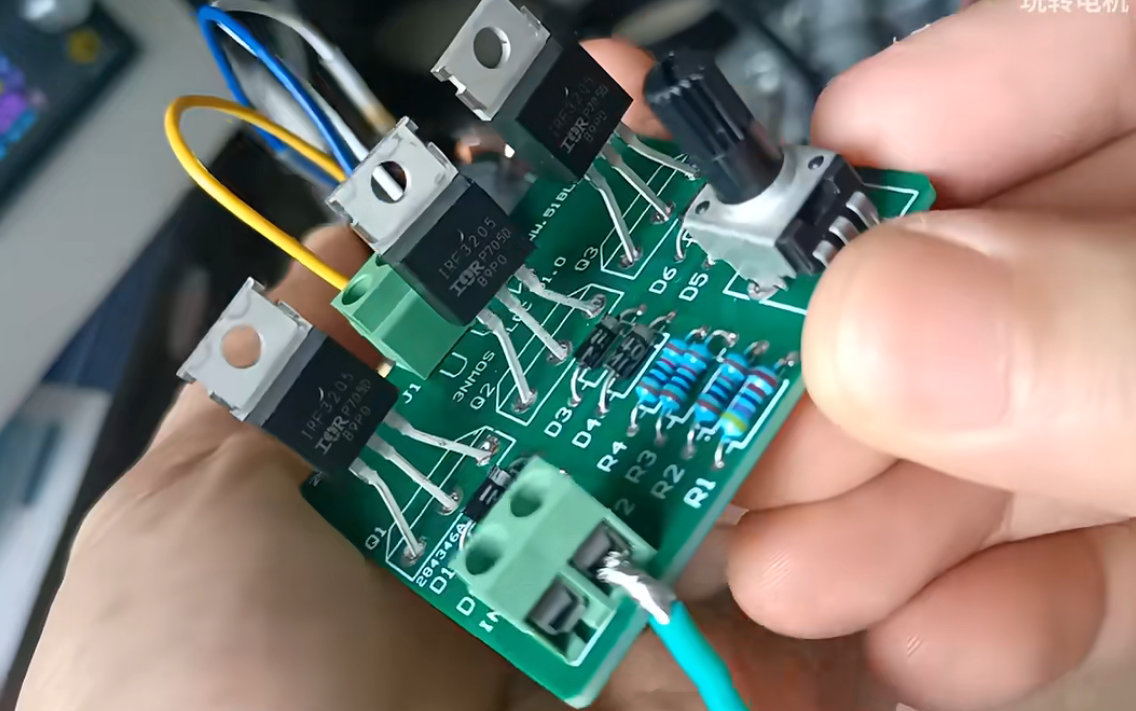

这是从视频中截取到它电路板的正反两面，能够通过双层板上的铜箔来看到电路的走线；经过仔细比对，得到了相应的电路图，这个电路图与之前看到无刷电调电路图相同，包括具体器件的型号都是一样的。所以，该视频展示了这个无刷电调的可行性。

-6-

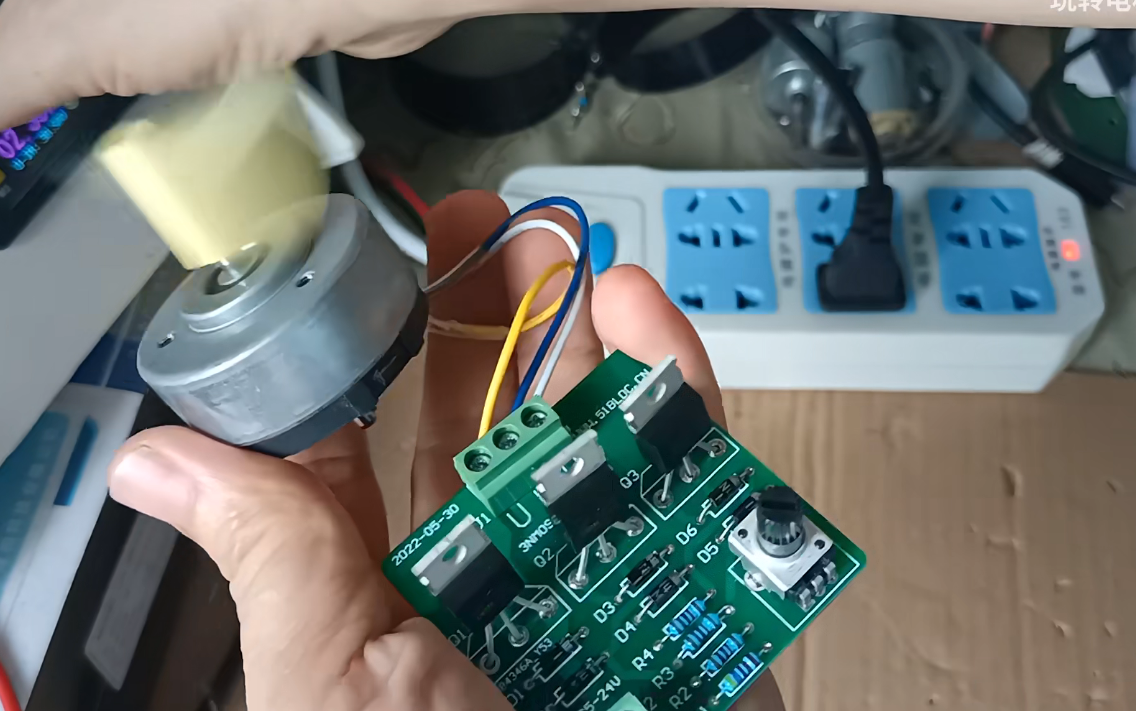

可以看到电路在5.5V供电下，电机转动还属正常。工作电流大约在400mA左右。当工作电压提升时，可以看到电路的工作电流就非常大了。鉴于现在电机并没有负载，这说明这个电路在高压下它无法保证电流稳定性。电压降低到三点几伏，电路依然可以工作。可以看到电路最适合的工作电压在5V左右。

GM1658318778_1136_711.MPG| GM1658318988_1136_711.MPG|

※ 总结 ※

根据网友给出的连接，看到了网络上别人调试的纯硬件无刷电机驱动电机工作情况。视频展示了这种驱动在低压下可以可靠工作，但高压下电流过流现象。
