bootloader系列三——核心初始化

arm架构指导手册下载地址：

链接：https://pan.baidu.com/s/1K7wlX3sxNTeJ9Z-tazcVcg 密码：3xii

2440芯片手册下载地址：

链接：https://pan.baidu.com/s/10QXymx0Em3d1XCmf_o2_zA 密码：o69o

ARM920T内核指导手册：

链接：https://pan.baidu.com/s/1mWz7g-xYsPbHAfjkHda2gw 密码：9a0l

1. 设置异常向量表

arm处理器共有7种异常，其对应的向量地址如下表所示（arm架构指导手册第54页）。

.text
.global	_start
_start:
		b	reset
		ldr	pc, _undefined_instruction
		ldr	pc, _software_interrupt
		ldr	pc, _prefetch_abort
		ldr	pc, _data_abort
		ldr	pc, _not_used
		ldr	pc, _irq
		ldr	pc, _fiq

_undefined_instruction: .word undefined_instruction
_software_interrupt:	.word software_interrupt
_prefetch_abort:	.word prefetch_abort
_data_abort:		.word data_abort
_not_used:		.word not_used
_irq:			.word irq
_fiq:			.word fiq

undefined_instruction:
		nop

software_interrupt:
		nop

prefetch_abort:
		nop

data_abort:
		nop

not_used:
		nop

irq:
		nop

fiq:
		nop

reset:
		bl set_svc
	        bl disable_watchdog
	        bl disable_interrupt
	        bl disable_mmu

2. svc模式

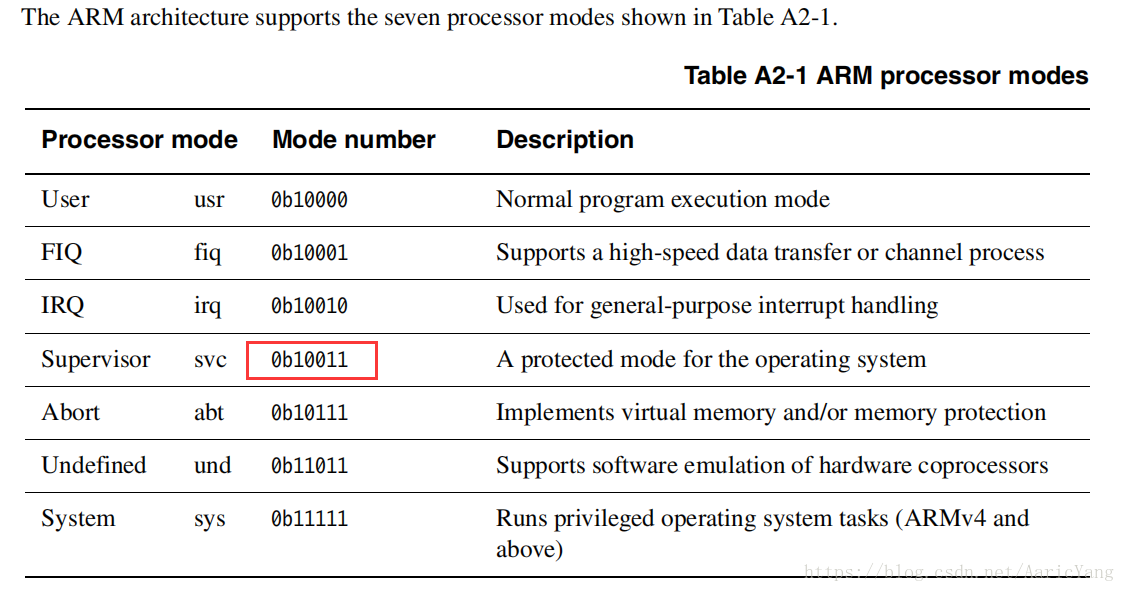

svc模式对应的编码如下图所示（arm架构指导手册41页）。通过设置状态寄存器，可以改变处理器工作模式。

状态寄存器的介绍如下图（arm架构指导手册49页）。该寄存器的0-4位用来设置处理器工作模式。

set_svc:
		mrs r0, cpsr
		bic r0, r0, #0x1f
		orr r0, r0, #0xd3
		msr cpsr, r0
		mov pc, lr

3. 关闭看门狗

watchdog可以通过WTCON寄存器控制，如下图所示（2440芯片手册462页）。

#define pWTCON 0x53000000
disable_watchdog:
		ldr r0, =pWTCON
		mov r1, #0x0
		str r1, [r0]
		mov pc, lr

4. 关闭中断

中断屏蔽寄存器的介绍如下图所示（2440芯片手册389页）。

disable_interrupt:
	mvn r1, #0x0
	ldr r0, =0x4a000008
	str r1, [r0]
	mov pc, lr

5. 关闭mmu和cache

cache操作寄存器7的介绍如下图（ARM920T内核指导手册43页）。

控制寄存器1的介绍如下图（ARM920T内核指导手册37页），用于禁止mmu和i/d cache。

disable_mmu:
	mcr p15,0,r0,c7,c7,0
	mrc p15,0,r0,c1,c0,0
	bic r0, r0, #0x00000007
	mcr p15,0,r0,c1,c0,0
	mov pc, lr
