SAP ABAP 解析 excel 文件的函数 TEXT_CONVERT_XLS_TO_SAP 单步执行分析

本文是这篇文章SAP ABAP 处理 Excel 的标准函数 TEXT_CONVERT_XLS_TO_SAP 介绍的后续。

在本地新建一个 excel 文件，内容如下：

使用下面的 ABAP 代码进行解析：

REPORT z.

TYPES: BEGIN OF ty_data,
         field1 TYPE string,
         field2 TYPE string,
       END OF ty_data.

TYPES: tt_data TYPE TABLE OF ty_data.

DATA: lt_data TYPE tt_data,
      lt_raw  TYPE truxs_t_text_data.

CALL FUNCTION 'TEXT_CONVERT_XLS_TO_SAP'
  EXPORTING
    i_line_header        = abap_false
    i_tab_raw_data       = lt_raw
    i_filename           = 'C:\temp\1.xlsx'
  TABLES
    i_tab_converted_data = lt_data
  EXCEPTIONS
    conversion_failed    = 1
    OTHERS               = 2.

WRITE:/ sy-subrc.

执行之后，excel 的数据，存储到 ABAP 变量 lt_data 里。

单步调试：调用 get_spreadsheet_interface, 输入参数为字符串 Excel.Sheet, 其他 changing 参数都是 initial，这些参数都是在该 subroutine 内部初始化：

这里调用静态方法 c_oi_container_control_creator=>get_container_control，初始化 OLE container：

可以看到走的是 ActiveX 技术：

OLE container 初始化成功：C_OI_CONTAINER_CONTROL

接着创建一个名为 TRUX_CONTAINER 的 custom container：

获得 Excel 应用的代理类(document_proxy)：

使用代理类打开本地 excel 文件：FILE://C:\temp\1.xlsx

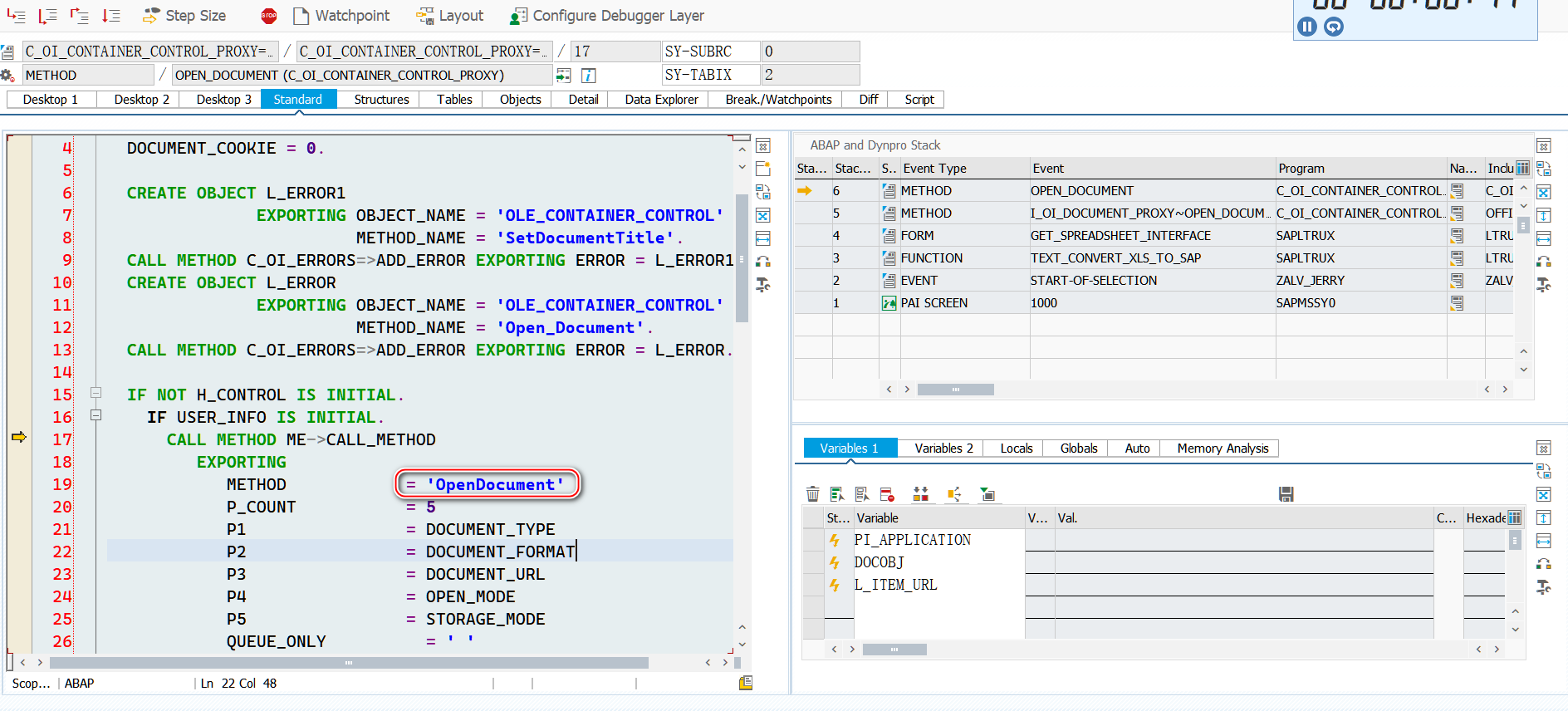

这里的本质是，向本地电脑安装的 excel 执行文件，发送一个 OpenDocument 的命令：

这里通过普通的单步调试，无法进入 CALL_METHOD 内部：

需要打开 ABAP 调试器的系统程序调试功能(System Debugging On/Off)：

通过 SAPGUI 的 OLE 容器，发送 OpenDocument 的命令：

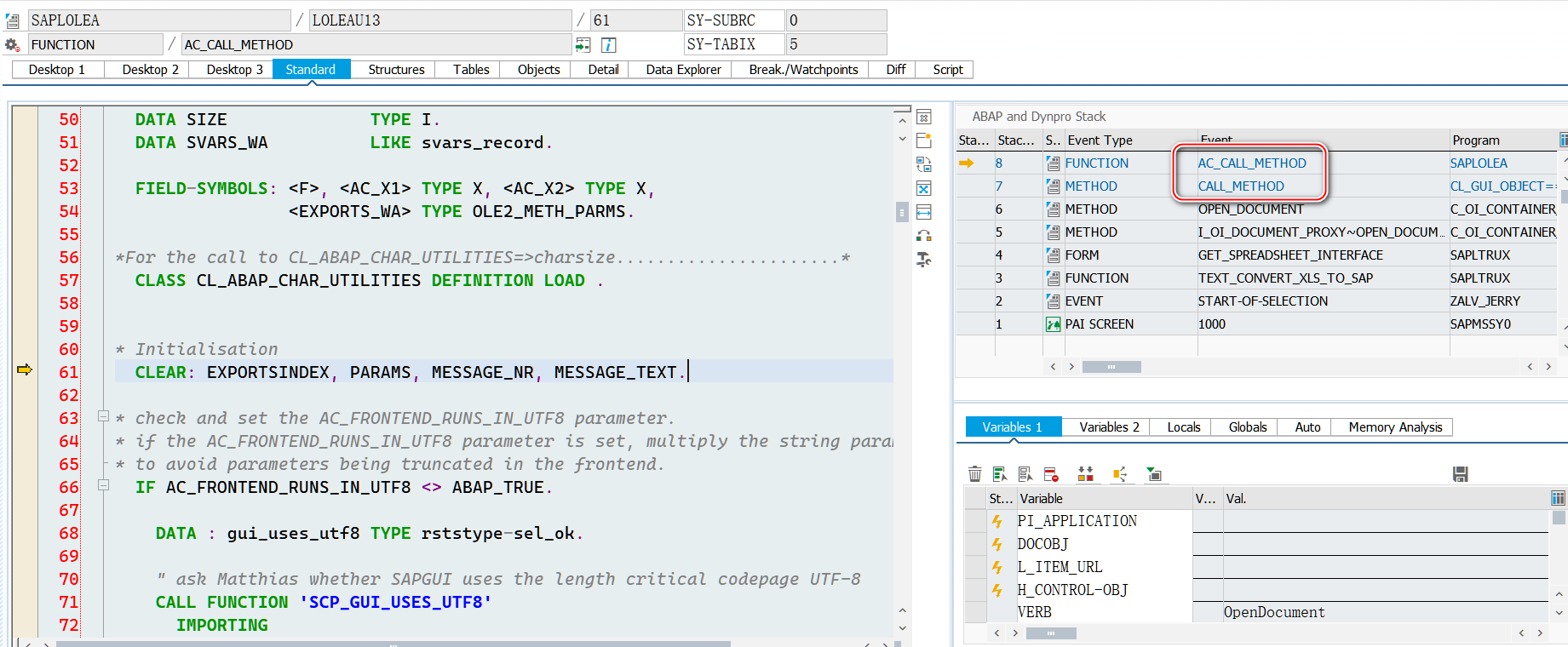

凡是在 ABAP 调试器里以蓝色显示的调用栈，证明是 SAP ABAP 的系统程序，而非应用程序：

在函数 AC_CALL_METHOD 内部，调用的就是用 C/C++ 语言编写的 kernel 函数了，这些函数无法再在 ABAP 调试器里单步调试。

以上就是 ABAP 通过给 Excel.exe 发送 OpenDocument 打开 Excel 文件的实现过程。

我们安装一个名叫 Process Explorer 的软件。
因为我们源代码里，指定的 TABLES 参数的数据类型，其行项目是一个包含 field1 和 field2 两个字段的结构，因此函数内部智能地决定读取第一张 spreadsheet 的前两列，读取行数的范围为 100：

ABAP 通过所谓的 range，来描述待读取 Excel 数据的范围。

这里代码第 88 行 l_range_list 变量，内容如下：

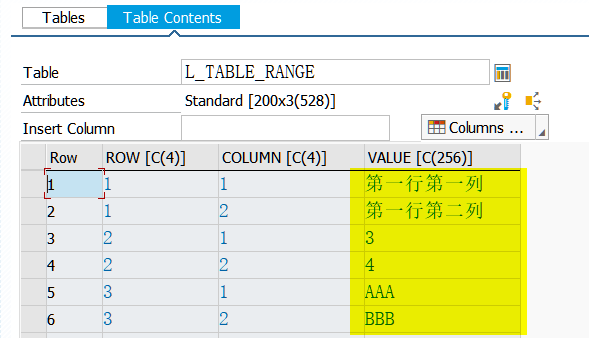

代码第 93 行的 get_ranges_data 方法执行完毕之后，range 指定范围的数据，就读取到内表 l_table_range 里了：

如下图所示：

这里采取的仍然是通过 OLE 代理对象，向本地 excel.exe 发送命令的方式来完成：

我们下载一个名叫 Process Explorer的进程管理工具，执行后，在路径 wininit.exe-services.exe-svhost.exe 下面，能发现 SAPGUI 里执行上述 ABAP 程序，所启动的 excel.exe 进程：

双击上图图例4，能看到 excel.exe 的启动参数 -Embedding，证明 ABAP 程序确实通过 OLE 技术同本地的 Excel 程序交互。
